3G/4G 工业增强型路由器板卡

　　型 号：XB727

　　网络制式：LET/WCDMA/EVDO

　　接口类型：RJ45/UART/WIFE/LTE

　　温 度：95%无凝结

　　温度范围：-30 ℃~80℃(工作温度) -45℃~90℃(储存温度)

　　PCBA尺 寸：85mm x 69mm x18mm

　　简介：XB727系列3G/4G/专网-WIFE无线路由器，采用3G/4G/专网高速无线网络作为数据载承网络，运用高性能的32位嵌入式处理器，支持802.11N，最高300Mbps的传输速率，提供1个10/100M以太网(WAN)接口和4个10/100M以太网(LAN)接口，支持IP与MAC绑定功能，可以有效防止网络攻击。支持SSID广播控制，有效防止SSID广播泄密。内置防火墙功能，支持域名过滤和MAC地址过滤，可以针对地开放指定计算机的上网权限，它主要应用于行业用户的数据传输业务，支持数据透明传输，图像传输，设备监控以及无线路由上网等功能。为企业应用互联网提供安全高速的无线连接。无论你身在何处，您的设备都可以借助遍布全球的3G/4G/专网网络快速接入互联网。

　　该产品已广泛应用于物联网产业链中的M2M行业，如智能电网、智能交通、智能家居、金融、移动POS终端、供应链自动化、工业自动化、智能建筑、消防、公共安全、环境保护、气象、数字化医疗、遥感勘测、军事、空间探索、农业、林业、水务、石化、煤矿等领域。

　　功能特点：

　　l 多种3G/4G/专网;网络支持;良好的兼容性

　　支持多种3G/4G/连接模式和通信模块，适用于不同领域的网络制式(5频/7频/全网通可选)，提高联网性能支持专网接入，适用性广。

　　l 完备的路由功能支持 适应多种不同应用

　　内置网络地址转换(NAT)功能，支持虚拟服务器和DMZ主机

　　内建DHCP服务器，同时可进行静态地址分配。

　　内置防火墙功能。支持域名过滤和MAC地址过滤，可以有针对地开放指定计算机的上网权限。

　　支持IP与MAC绑定功能，可以有效防止网络攻击。

　　内置静态路由功能，可以根据需要构建特殊的网络拓补。

　　支持QOS

　　l 丰富的硬件接口，提供广阔的使用空间

　　提供1个10/100M以太网(WAN)接口，可连接xDSLmodem/cable modem/Ethernet

　　提供1个10/100M以太网(LAN)接口，适合各种工业应用环境。

　　提供一个UART接口，可以作为透传DTU通道使用。

　　l 芯片级的WIFI支持 更加流畅的使用体验

　　支持802.11b/g/n标准，最高300Mbps的传输率。

　　支持中英文SSID广播控制，有效防止SSID广播泄密。

　　多种加密方式。

　　支持路由模式和AP模式。

　　支持WDS无线网络扩展。

　　l 友好的人机界面 方便用户使用

　　支持中英文界面。

　　支持WEB软件升级，可以免费获得路由器的最新软件。

　　支持“设备云”远程和WEB管理。

　　l 牢固的工业化设计 适合恶劣环境使用

　　标准SMA天线和SIM卡接口。

　　工业设计，坚固可靠，抗干扰性强。

　　优化电磁兼容性设计。

　　宽电压范围输入，短电路保护设计。

　　l 专业的VPN支持 提供更高的安全

　　支持PPTP、L2TP、IPSEC、GRE应用

　　支持多种加密模式。

　　连接文库可靠。

　　l 双线热备功能(fail over)

　　支持VRRP协议。

　　灵活设置路线优先级，流畅切换WAN/4G线路。

　　l 稳定的DTU接口 支持M2M串口应用

　　RS232/485接口可选。

　　l “设备云”远程管理

　　支持设备云远程管理平台的接入，远程监控设备状态、设备参数修改、固件升级、流量告警等，为用户提供远程遥测领域的一站式解决方案。

　　规格参数

　　3G/4G 支持5频/7频(可选)

　　蜂窝网络WIFI

　　802.11n 300M

　　工作模式 路由模式，AP模式

　　无线安全 无线MAC地址过滤

　　无线安全功能开关

　　64/128/152位WEP加密

　　WAP-PSK/WPA2-PSK，WPA/WPA2安全制

　　接口

　　Ethernet 5个百兆网卡自适应快速以太网接口

　　UART 3线RS232/485可选(3线接端子排接口)

　　Antennas 外置WIFE N-Female天线接口*2，3G/4G专网天线接口Main*1

　　Power DC接口和自锁式工业电源接口，可选

　　LED power指示灯

　　LINK指示灯

　　WLAN指示灯

　　SIM卡槽 1*SIM slot

　　按钮 Reset按钮

　　管理 支持“设备云”远程平台管理

　　功耗 最大10W

　　电源 9-36V/1A DC input

　　物理特性

　　重量 主设备250g

　　环境特征

　　温度 工作温度：-20 ℃~70℃(可以为北方使用环境定制加温模块)

　　储存温度：-45℃~90℃

　　湿度 工作湿度：10%~90%RH不凝结

　　储存湿度：5%~90%RH不凝结

　　防护等级 IP51

　　产品配件

　　产品型号

　　XB727 Router PCBA 1WAN，LTE(5模/7模)，WIFE 802.11b/g/n 2.4G

　　1.产品概述

　　(一)、工业级应用设计

　　1、采用高性能工业级3G或4G无线模块。

　　2、采用高性能MT7620A通信处理器，128M DDR2内存。

　　3、采用金属外壳，保护等级IP30。

　　4、宽电压输入(DC 5~35V)。

　　(二)、稳定可靠

　　1、WDT看门狗设计，保证系统稳定。

　　2、以太网接口内置1.5KV电磁隔离保护。

　　3、SIM/UIM卡接口内置15KV ESD保护。

　　4、电源接口内置反相保护和过压保护。

　　(三)、标准接口

　　1、提供标准有线WAN口，可连接ADSL拨号上网。

　　2、TF卡、SIM卡、3G/4G模块接口可实现3G/4G上网，以及本地资源存储。

　　3、可登陆云管理平台，实现远程设备管理(可选)。

　　4、WEB后台管理。

　　(四)、功能强大

　　1、可以实现本地高速、免流量观看视频，浏览新闻咨询等，本地资源可实现自动更新,无需人工操作。

　　2、可实现商家广告展示，广告内容支持文字、图片、FLASH、流媒体等内容。需自行升级OPENWRT软件。

　　3、大功率WIFI，覆盖无死角，可实现3G、4G,以及有线拨号上网。

　　4、支持各种认证方式(QQ号、微信号、手机号)上网，方便广告运营商收集用户信息和

　　记录，从而进行大数据挖掘(可选)。

　　5、智能流量控制，即使大量用户同时上网也能畅通无阻。

　　6、支持远程升级路由器系统。

　　7、支持多种WAN连接方式，包括静态IP,DHCP，L2TP ，PPTP，PPPOE，3G/HSPA/4G。

　　8、支持VPN client(PPTP，L2TP，OPENVPN，IPSEC 和 GRE)(可选)。

　　9、支持VPN sever(PPTP，L2TP，OPENVPN，IPSEC 和 GRE)(可选)。

　　10、WIFI支持802.11b/g/n,支持 AP、Client、中继以及WDS等多种工作模式(可选)。

　　11、WIFI支持WEP,WPA，WPA2等多种加密方式。

　　12、支持各种防火墙功能，MAC地址过滤，IP地址过滤，URL过滤。

　　13、支持国内外多种DDNS。

　　14、支持IP 、MAC地址绑定，MAC地址克隆。

　　卖点：

　　● 4GminiPCIE接口，支持龙尚8300/9300系列模块，支持华为4G模块。体积小巧，易于装配

　　● 11N无线技术、300Mbps无线速率

　　● 支持 MIMO 无线技术能大幅加强其无线发射能力，并增强无线信号的稳定性、扩大无线覆盖范围

　　芯片方案：

　　XB718 802.11b/g/n 300M内置无线路由模块方案是采 MTK MT7620A芯片，芯片整合了MIPS 24K 处理器，主频580MHZ、Switch(MAC,PHY部分)以及集成了无线部分的 MAC、RF、PA、LNA部分，功能强大，集成度高。

　　内存(DDR2):128MB(字节);闪存，(Flash):16MB(字节)

　　2.功能特性

　　PCI Express 1.1接口

　　4个IEEE 802.3以太网LAN口

　　1个IEEE 802.3以太网WAN口

　　支持64/128bit WEP,WPA/APA2 PSK

　　内置DHCP服务器，内置防火墙

　　两路2.4GHz无线RF收发天线

　　20/40兆赫信道带宽

　　支持OPENWRT系统

　　16MB FLASH，128MB (1G bit) DDR2

　　3.技术标准：

　　IEEE802.11b/802.11g/802.11n,IEEE802.3/802.3u

　　WLAN Rate:

　　11n:

　　802.11n HT20:max,72.2Mbps@MCS7:1Nss

　　Max,144.4Mbps@MCS15:2Nss

　　802.11n HT40:max,150Mbps@MCS7:1Nss

　　max,300Mbps@MCS15:2Nss

　　11g:

　　54,48,36,24,18,12,11,9,6,5.5,2,1Mbps

　　11b:

　　11,5.5,2,1Mbps

　　4.WLAN特性：

　　● 支持2.4GHz,兼容2.4GHz,IEEE802.11g,IEEE802.11n,

　　IEEE802.11b标准

　　● 支持 64/128/152-bit WEP 加密，同时支持 128 bit WPA

　　standard(TKIP/AES),IEEE802.1X 等安全加密机制。

　　● 支持 SSID 广播控制和基于 MAC 地址的访问控制

　　● 工作信道数：1-13

　　● 频率范围：2.4~2.4835GHz

　　● 展频技术：DSSS(直接序列展频)

　　● 数据调制方式：BPSK,QPSK,CCK and OFDM (BPSK/QPSK/16-QAM/64-QAM)

　　● 灵敏度@ PER(错包率)：MCS15:-62dBm@10%PER;MCS7:

　　-65dBm@10%PER; 54M: -68dBm@10%PER; 11M:-84dBm@8% PER; 6M:-88dBm@10% PER;1M:-90dBm@8% PER (典型值)

　　● 传输距离：室内最远60米，室外最远150米(因环境而异)

　　● RF 功率：11n 13dBm 11g 13-15dBm, 11b 16-18dBm

　　● 天线类型：提供 I-PEX RF 同轴接口(50欧阻抗)，可以接不同类型的天线。

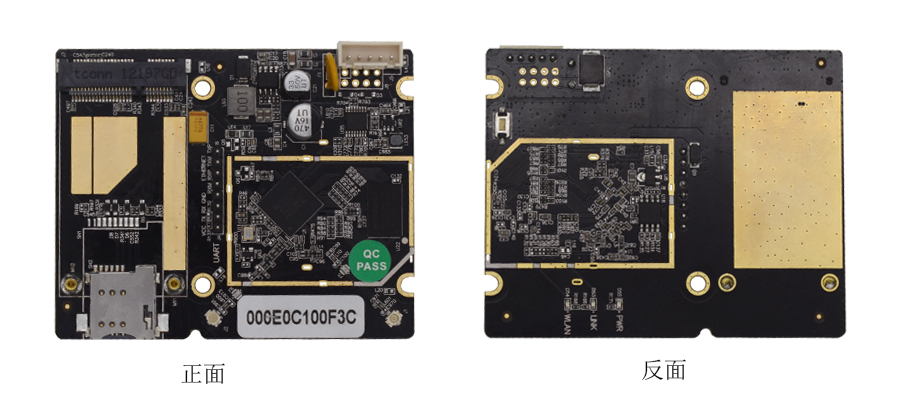

　　5.产品图片

　　串口电路如下：

　　6.工作环境和热系统设计：

　　模块在自然通风条件下，

　　工作的温度范围为：-10 ~ 60℃，相对温度 10%~90% 。

　　储运的温度范围为：-20℃ - 70℃，相对温度 5% - 95%

　　附加的散热措施(参考下图)：

　　1. 做了屏蔽罩兼容设计，如果不加屏蔽罩能过认证，则不加。

　　2. 顶层屏蔽罩的总高度为 10.0mm, 底层的总高度为 7.0mm,

　　以下内容仅供参考：

　　整机装配后，根据结构要做散热分析，总体要求 路由器模块工作的最高温度控制在60度以内。

　　7.安全和电磁兼容认证要求：

　　√ 要求通过 EMC 认证：CE认证 CLASS B 射频杂散辐射 966 Chamber ETSI EN 300 328 TX operating 垂直/水平 30M-8G

　　√ 符合国家 ROHS 标准 (china)

　　8.环境测试和可靠性要求

　　√ 工作时间：连续工作 10000 小时

　　√ 高温高湿测试: 50℃,相对温度 90%，时间：18小时

　　√ 低湿测试：0℃，时间：18 小时

　　√ 批量老化要求：环境温度，45±5℃，相对湿度保持 5%~90%。采用抗静电老化实验 8 小时高温上电老化。

　　英文规格书如下：
