1.产品简介

　　XB7620D面板AP模块是一款配备联发科公司MT7620N芯片的无线功能强大AP模块,580MHz CPU,64M DDR内存，4MB Flash,2.4GHz的工作频段能让你轻松畅游网络世界，巧妙精美的入墙式布局，专为酒店客房及家庭设计的Wi-Fi接入点。

　　特性和优点：

　　采用IEEE802.11n无线2T2R MIMO技术，传输速率可达300Mbps, 可以配合POE交换机使用，无需耗费较多时间及成本即可轻松完成无线网络组建，轻松实现Wi-Fi覆盖无死角。支持AC管理，附带的1个USB 2.0接口,能让你的手机轻松充电，安装方便,节约成本和节省空间，是一款值的使用的无线产品

　　天线规格：2.4G----MIMO 3dBi 内置全向天线

　　物理参数：

　　天线尺寸 56mmx8.5mm(双天线)

　　产品尺寸 63mm x63mm x20mm

　　产品重量 70.2克

　　可用安装：

　　墙壁安装，天花板安装，露樑安装

　　LED显示：

　　Power LED,WiFi LED,WAN LED,LAN LED,

　　电源规格：

　　工作电压

　　24Vdc( POE in) 5Vdc (out)

　　工作电流：

　　0.4A( POE )1.5A (out)

　　DC power consumption7W(最大)

　　RJ45接口：

　　10/100M自适应WAN/LAN 口 各一个

　　USB:

　　2.0标准接口

　　开关:

　　一个9mm拨动电源开关

　　无线规格：

　　支持速率

　　IEEE802.11n:300/270/243/216/162/108/81/54/27Mbps

　　135/121.5/108/81/54/40.5/27/13.5Mbps

　　130/117104/78/52/39/26/13Mbps

　　65/58.5/52/39/26/19.5/13/6.5Mbps

　　IEEE802.11g

　　54/48/36/24/18/12/9/6Mbps(自适应)

　　IEEE802.11b

　　11/5.5/2/1Mbps(自适应)

　　网络标准

　　802.11b、802.11g、802.11n

　　无线功率

　　发射功率 17dBm

　　接收灵敏度：

　　270M 2.4G：-68dBm

　　130M 2.4G：-68dBm

　　108M 2.4G：-68dBm

　　54M 2.4G：-68dBm

　　11M 2.4G：-85dBm

　　6M 2.4G：-88dBm

　　安全度：

　　64/128/152bit WEP(加密)

　　WPA/WPA2, WPA/WPA2-Personal(TKIP/AES)

　　Power (控制开关)

　　软件功能：

　　无线开关

　　SSID广播开关

　　2.4GHz 信道选择(1-13)

　　频段带宽可选20MHz/40 MHz(自动)

　　AP模式/路由模式/中继模式

　　使用环境:

　　环境温度 0℃～40℃ ， 工作温度 0℃～80℃

　　存储温度 0℃～70℃

　　存储湿度 5%～90%RH(不结凝)

　　2.产品特性:

　　24kcMIPS处理器，工作频率高达580MHz以上

　　两路2.4GHz无线RF收发天线

　　符合IEEE802.11b/g/n模式

　　高速的UART通讯口，GPIO口支持输入输出

　　一个USB2.0接口

　　20/40时钟频率(可选)

　　加密方式：WEP64/128-bit,WPA/WPA2/WPA-PSK

　　长按Reset复位按钮5秒左右可以恢复默认出厂设置

　　模块供电电压: USB_5V/0.5A,支持POE 24V非标电，网线的4 5和7 8供电。

　　3.软件系统：

      支持linux系统、支持OPENWRT系统，客户可定制软件。

　　4.产品参数

　　5.部分电路的设计说明

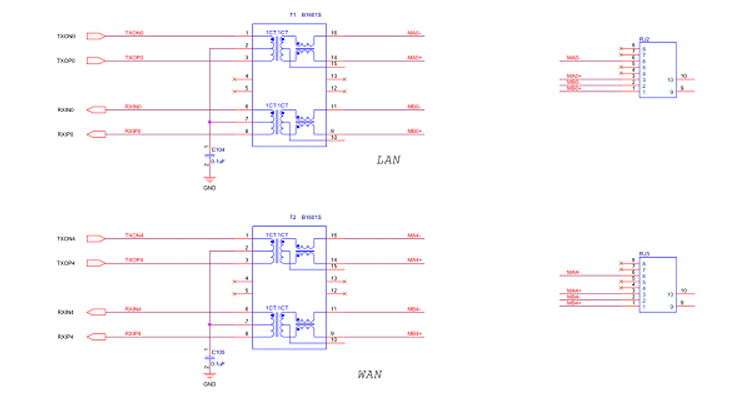

　　A.以太网接口设计：

　　B.出厂设置接口电路设计：

　　6.产品结构、尺寸

　　A:模块的宽度(46MM)

　　B:模块的长度(48.5MM)
