1.产品简介

　　本模块以MT7628AN作为主芯片。XB7628C WIFI图传模块引出的接口及功能包括一路802.11n收发的无线wifi信号，一个580MHz MIPS 24Kec的CPU，一个高速以太网口，一个USB2.0接口与多个普通IO口。提供两种操作模式：IOT网关模式和IOT设备模式。在IOT网关模式时，PCIE接口可通过连接802.11ac标准的芯片组用来实现11ac标准的并行网关通信。高性能的USB2.0允许MT7628AN添加3G/LTE调制解调器或者添加一个H2.64 ISP用来使用无线IP相机。在IOT设备模式时，MT7628 AN模块支持eMMC，SD-XC和USB2.0通信，也可以通过192Kbps/24bits I2S接口和应用于PCM方式的网络电话来实现高质量的无线wifi通信。IOT设备模式也可以支持PWM，SPI，UART和更多的GPIO口功能。IOT网关模式，MT7628AN模块可以连接触摸屏，BLE，Zigbee/Z-Wave和sub-1G RF来实现智能家居控制。

　　2.功能特性:

　　CPU:24kcMIPS处理器，工作频率高达550MHz以上

　　无线传输速度: 300Mbps

　　高速的UART通讯口，GPIO口支持输入输出

　　USB2.0通讯控制口,支持USB HUB扩展

　　模块供电电压: 5V

　　端口: WAN+USB 接口

　　天线: IpeX外置天线扣座

　　调试端口: 串行通信

　　芯片参数

　　原理图框图

　　XB720C 是一款利用标准的 2.4G 频段 WIFI 协议(符合b/g/n /n国际无线标准)

　　实现无线传输视频的模块，是目前国内小体积 WIFI 视频传输模块，模块把带

　　MJPEG 格式的 USB 镜头进行采集，产生高压缩比的数据流，再通过无线

　　WIFI 点对点的方式发送到任意的显示终端(Android、iphone等智能手机或电脑端)，由显示终端完成视频实时显示、录像、拍照、数据双向透传等应用功能的处理工作。

　　※ 高速、稳定的视频传输

　　√ MJPEG格式的视频流传输

　　√ 视频无线传输，实现终端设备进行拍照和视频录像并回放等功能

　　√ 高分辨率视频显示，支持 640P/720P/1080P 高速传输

　　√ 点对点的操作模式，传输不需要通过外网

　　√ 支持双向串口通讯

　　※ 多平台多终端视频显示和控制

　　√ Windows 端视频显示

　　√ 安卓手机端视频显示

　　√ 苹果手机端视频显示

　　※ 简单易用，功耗低且供电方便

　　√ 5V供电

　　√ 功耗低，正常工作为1W左右

　　√ 操作简单，任何智能手机都可以像连家里路由器一样，连上打开软件即可看视频

　　※ 安全、可靠的 WIFI 链路

　　√ 支持以 AP为中心的通信网络

　　√ 支持 IEEE802.11b/g/n 协议

　　√ IPEX天线接口，支持外置天线，支持更远距离

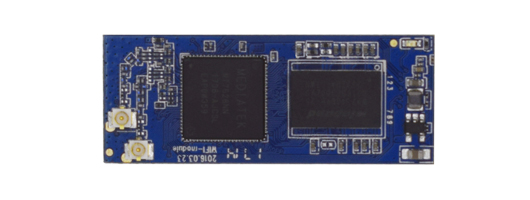

　　3.模块产品图示

　　*接电源(5V供电) ;接D-是串口TX;接D+是串口RX;接地线是GND.

　　*DP DN为接USB摄像头，VCC接摄像头的电源;

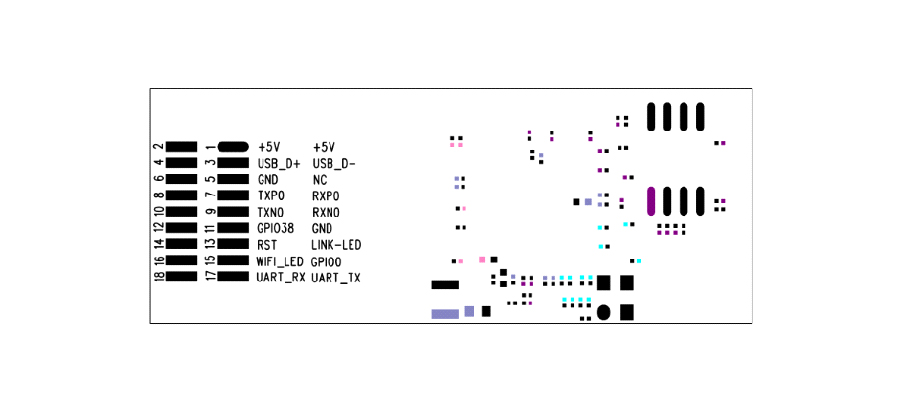

　　排针pin脚定义：

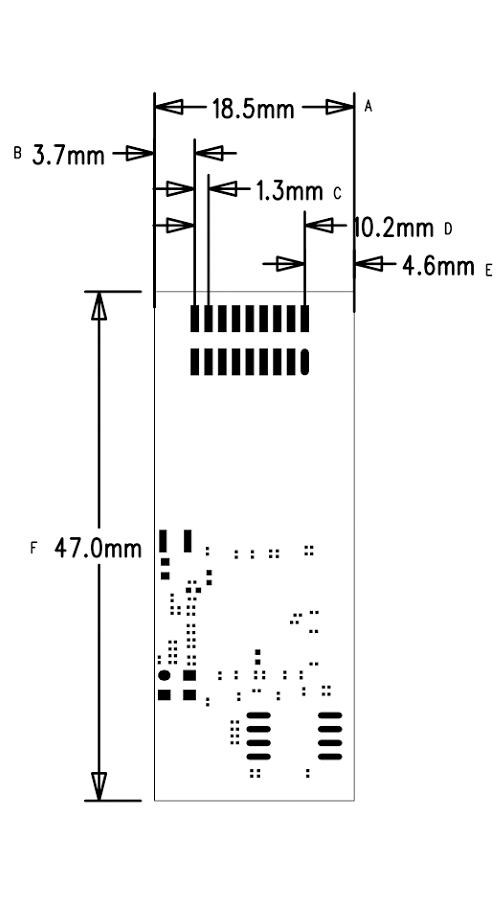

　　产品结构、尺寸

　　A:模块的宽度(18.5MM)

　　B:左边排针焊盘到板边的距离(3.7MM)

　　C:排针焊盘中心距离(1.27MM)

　　D:排针焊盘两边中心距离(10.2MM)

　　E:右边排针焊盘到板边的距离(4.6MM)

　　F:模块的高度(47MM)

　　4.部分电路设计说明：

　　5.模块特性

　　6. 应用领域

　　WIFI无处不在，WIFI基本上成为我们生活中必不缺少的一部分，WIFI 应用也随之广泛运用，本WIFI视频模块，你可以理解为家里的无线路由，上电后，即可自动发出WIFI信号，智能手机或电脑通过搜索WIFI与之连接，模块通过 WIFI的形式把视频信号实时传输到智能终端显示，WIFI特点是带宽高，传输稳定，是其它通信无线无法比拟的，比如蓝牙无法传输视频等，通过 WIFI 更可实现远程操作等工作，操作更为简单、方便，已经在很多行业广泛。

　　● 婴儿监视

　　● 玩具手机遥控器、飞控、四轴

　　● 空调手机遥控器

　　● 工业内窥镜;WIFI耳窥镜;WIFI口腔镜;WIFI显微镜.....

　　● 汽车、行车记录仪

　　● 安防产品

　　● 医疗或专业应用领域等

　　7. 操作步骤

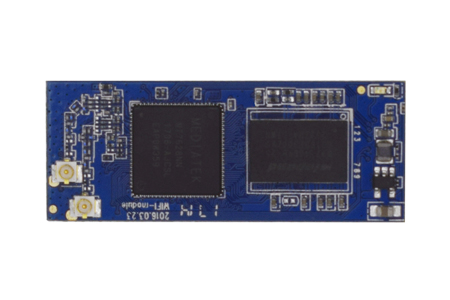

　　第一步：认识模块

      1.WIFI视频模块主板。需配合底板，自行设计或我司设计。

　　第二步：给模块上电(测试)

　　1. 供电方式：5V USB电源供电即可(移动电源供电)

　　2. 模块接口接入外围设备，如下图所示，下图所示的摄像头为展示说明用，由用户自己提供或特别声明提供

　　第三步：安装软件(AIRSCOPE)

　　安装方式：

       1.搜索方式：苹果手机用户到 App Store 下载，安卓手机用户到谷歌play(国外用户)360手机助手、应用宝、碗豆夹等应用市场搜索并下载：AIRSCOPE

　　第四步：连接WIFI

　　进入手机 WIFI 搜索列表，可以找到一个新的 WIFI 名，默认为：

　　AIRSCOPE- XXXXXX，生产批次不一样，WIFI名称不一样，每个模块对应一个 WIFI 名， WIFI密码默认为12345678，点击连接即可。

　　第五步：打开软件

　　如正确连接 WIFI ，打开软件即可实时看到图像

　　8.常见问题解答：

　　a. 找不到WIFI

　　答：大部分原因都是电源引起，请检测电源供电是否正常，要求输入5V ，驱动电源 500mA 以上的电源，检测电源正负是否接对，同时注意 WIFI 名称，不同批次可能 WIFI 名称不一样，可以看列

　　表在接入和不接入设备时有多出哪个 WIFI

　　b. WIFI密码不对?

　　答：密码默认为：12345678;请勿随便修改密码，忘记密码只能返厂维修

　　c. 软件看不到图像

　　答：一般是镜头接得不对，注意数字 D+/D- 有没有接错，镜头是否为 MJPEG 格式的镜头等等

　　d. 模块发热比较大，工作是否正常

　　答：为正常现象，工作久了，温度会稍微高，正常表面温度大概 50-60度左右，可长期工作;

　　e. 图像卡

　　答：确认天线是否接好，正常传输距离空旷在 40 米左右，不同环境可能会引起干扰，特别是在展会或 WIFI 特别多的地方干扰比较大，尽量避免复杂环境

　　f. 其它原因

　　联系技术人员解决
