XB7915AX
产品分类： 4G转WIFI模块
- 主芯片：
- 规 格：
- 参 数：
订购热线：18025446846
XB7915AX-5G-2.4G/5.8G底板是深圳市鑫博创美电子科技有限公司最新推出的一款集成度高的WIFI6路由开发板：MT7621AT+ MT7915DN MT7905DN(CPU+AX+5.8G 2.4G) 千兆网关5G转WIFI路由\4G转WIFI6路由开发板
软件：MTK公版SDK及开源OpenWRT
硬件：芯片组MT7621AT+ MT7915DN MT7905DN(CPU+AX+5.8G 2.4G) 提供硬件底板开发支持
提供软件开发支持
软件驱动\应用功能协助开发

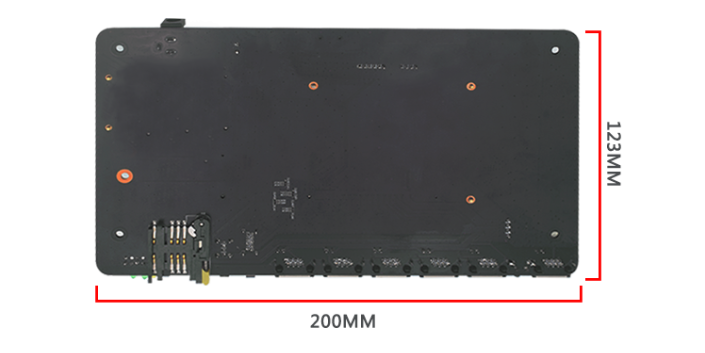

底板尺寸：200*123mm

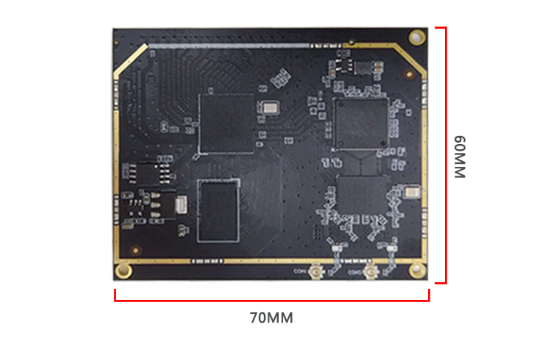

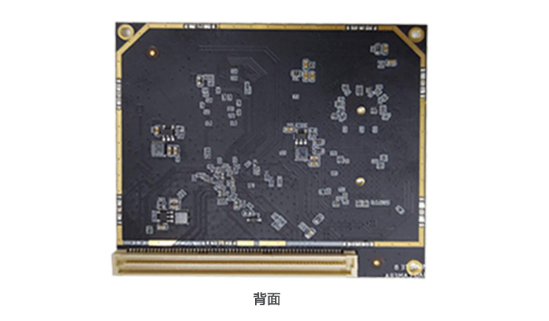

核心模块尺寸:L*W*H 70*60*10MM
烧录方式：支持Breed、TFTP

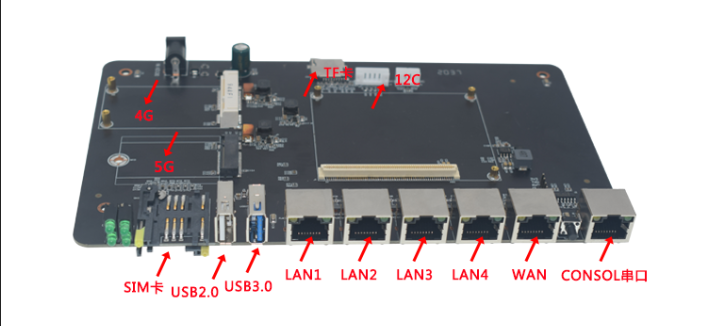

一个USB2.0、一个USB3.0一个WAN口
4个自适应10/100M/1000M LAN口(底板可设计成4个)
多个GPIO接口2个UART串口输出
2个SIM卡槽设计
1个PCIE卡槽设计接口，装4G模块
1个 M.2_B-KEY (Built-in Micro SIM CARD) 装5G模块
1个TF卡设计
2个I2C接口设计
RESET复位按键
提供详细硬件手册、固件烧录指导、OpenWrt SDK、源码
用途：产品开发.入门学习.项目评估、测试、验证
应用领域：
无线AP;
11AX路由器；5G工业路由器
3G/4G/5G无线路由器；
无线中继/网桥/客户端；
VPN;
家庭智能网关
System Information | |
Product Description | n IEEE 2x2 11n/ac/ax dual band dual concurrent access point |
CPU | n MediaTek MT7621A MIPS1004Kc(880MHz) |
RF | 2.4G&5G: MT7915DN MT7905DN |
Gigabit PHY | Integrated with MT7621A |
Flash Memory | 16MBx1 SPI NOR flash |
DDR Memory | DDR3 256MB 1200Mbps |
Radio | |
1x2x2bgn 2.4GHz Radio subsystem | n IEEE 802.11b/g/n/ac/ax MIMO 2x2 2.4~2.4835 GHz n Modulation IEEE 802.11b/g: DSSS (DBPSK, DQPSK, CCK) OFDM (BPSK, QPSK, 16-QAM, 64-QAM) IEEE 802.11n: OFDM (BPSK, QPSK, 16-QAM, 64-QAM) IEEE 802.11ac: OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM) IEEE 802.11ax: OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM,1024 -QAM)
n Channels IEEE802.11b/g: operation in channels 1-14 IEEE 802.11n: HT20 and HT40. n Data rate: IEEE 11b: 11/5.5/2/1Mbps IEEE 11g: 54/48/36/24/18/12/9/6Mbps IEEE 11n: 20MHz: 6.5Mbps~144.44Mbps 40MHz: 13.5Mbps~300Mbps IEEE 11ac: 20MHz: 6.5Mbps~173.3Mbps 40MHz: 13.5Mbps~400Mbps IEEE 11ax: 20MHz: 8.6Mbps~286.8Mbps 40MHz: 17.2Mbps~573.5Mbps
n TX Power: 19dBm (max) (detail see table) |
1x2x2a/n/ac 5GHz Radio subsystem PCI-e Module | n IEEE 802.11a/n/ac/ax MIMO 2x2 5.15~5.850GHz n Modulation IEEE802.11a/n: OFDM (BPSK, QPSK, 16-QAM, 64-QAM) IEEE802.11ac OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM) IEEE 802.11ax: OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM,1024 -QAM)
n Channels IEEE 802.11a: Operation in channels 36-165 IEEE 802.11n: HT20 and HT40 IEEE 802.11ac: HT20, HT40, and HT80 IEEE 802.11ax: HT20, HT40, and HT80 n Data Rate: IEEE 11a: 54/48/36/24/18/12/9/6Mbps IEEE 11n: 20MHz: 6.5Mbps~144.44Mbps 40MHz: 13.5Mbps~300Mbps 11ac: 20MHz: 6.5Mbps~173.3Mbps 40MHz: 13.5Mbps~400Mbps 80MHz: 29.3Mbps~867Mbps IEEE 11ax: 20MHz: 8.6Mbps~286.8Mbps 40MHz: 17.2Mbps~573.5Mbps 80MHz: 36Mbps~1201Mbps
■ TX Power: 17dBm (max) (detail see table) |
Gigabit Ethernet Port | |
Gigabit Ethernet | LAN5: 10/100/1000 auto-sensing (MDI/MDX) RJ-45 WAN1: 10/100/1000 auto-sensing (MDI/MDX) RJ-45 |
Other Connector and Design | |
Mobile Networks | USB 3.0BUS M.2_B-KEY (Built-in Micro SIM CARD) USB 2.0BUS MiNi-PCIe (Built-in Micro SIM CARD) The support mode depends on the module connected |
USB Jack | One USB3.0 Jack One USB2.0 Jack (USB Jack either-or Mobile Networks) |
SD Card | One Micro SD Card |
RS232 | One RS232 RJ-45 |
I2S | One 4-Wire I2S BUS (6PIN 2.0mm PH Connector) |
I2C | One I2C BUS (4PIN 2.0mm PH Connector) |
Reset/WPS Key | SW reset |
LEDs | |
POWER | Green LED |
WiFi (2.4G LED&5G LED) | Green LED |
SYS | Green LED |
Power | |
DC power adapter | 100~240VAC, 50/60Hz input, Output: 12V/1.5A |
需要详细规格书请加客服微信发放。
