1.产品概述

　　XB9331M是兼容IEEE802.11b/g/n的150Mbps内置无线路由模块，它是一款适应于机顶盒\智能网关等无线网络的WIFI模块，该内置无线路由模块提供一个串口、网口、USB接口用于连接至设备主板，具备无线路由所有功能、安全机制，支持 IEEE802.11g,802.11b,

　　802.11i,802.1X,802.3,802.3u,802.3X,802.11n标准，带给用户非凡的无线上网体验。

　　卖点：

　　● 内置模块，体积小巧，易于装配

　　● 11N无线技术、150Mbps无线速率

　　● 支持 ATHEROS 无线技术能大幅加强其无线发射能力，并增强无线信号的稳定性、扩大无线覆盖范围

　　芯片方案：

　　XB9331M 802.11b/g/n 150M内置无线路由模块方案是采 ATHEROS AR9531芯片，芯片整合了MIPS 24K 处理器，主频550MHZ、Switch(MAC,PHY部分)以及集成了无线部分的 MAC、RF、PA、LNA部分，功能强大，集成度高。

　　内存(DDR2):128MB(字节);闪存，(Flash):16MB(字节)

　　2.功能特性

　　USB2.0接口

　　2个IEEE 802.3以太网LAN口

　　支持64/128bit WEP,WPA/APA2 PSK

　　内置DHCP服务器，内置防火墙

　　两路2.4GHz无线RF收发天线

　　供电电压3.3和5V可选

　　512M 16bit随机存储器

　　16Mb SPI Flash

　　20/40兆赫信道带宽

　　支持OPENWRT系统

　　8MB FLASH，64MB (512Mbit) DDR2

　　3.技术标准：

　　IEEE802.11b/802.11g/802.11n,IEEE802.3/802.3u

　　WLAN Rate:

　　11n:

　　802.11n HT20:max,72.2Mbps@MCS7:1Nss

　　Max,144.4Mbps@MCS15:2Nss

　　802.11n HT40:max,150Mbps@MCS7:1Nss

　　max,150Mbps@MCS15:2Nss

　　11g:

　　54,48,36,24,18,12,11,9,6,5.5,2,1Mbps

　　11b:

　　11,5.5,2,1Mbps

　　WLAN特性：

　　● 支持2.4GHz,兼容2.4GHz,IEEE802.11g,IEEE802.11n,

　　IEEE802.11b标准

　　● 支持 64/128/152-bit WEP 加密，同时支持 128 bit WPA

　　standard(TKIP/AES),IEEE802.1X 等安全加密机制。

　　● 支持 SSID 广播控制和基于 MAC 地址的访问控制

　　● 工作信道数：1-13

　　● 频率范围：2.4~2.4835GHz

　　● 展频技术：DSSS(直接序列展频)

　　● 数据调制方式：BPSK,QPSK,CCK and OFDM (BPSK/QPSK/16-QAM/64-QAM)

　　● 灵敏度@ PER(错包率)：MCS15:-62dBm@10%PER;MCS7:

　　-65dBm@10%PER; 54M: -68dBm@10%PER; 11M:-84dBm@8% PER; 6M:-88dBm@10% PER;1M:-90dBm@8% PER (典型值)

　　● 传输距离：室内最远60米，室外最远150米(因环境而异)

　　● RF 功率：11n 13dBm 11g 13-15dBm, 11b 16-18dBm

　　● 天线类型：提供 I-PEX RF 同轴接口(50欧阻抗)，可以接不同类型的天线。

　　4.硬件框图

　　5.管脚功能描述

　　I.管脚分配图

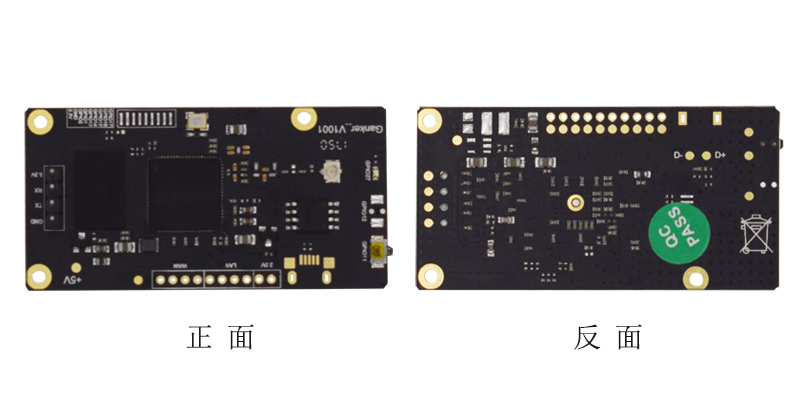

　　6.产品结构、尺寸

　　产品尺寸 ：59.5 x30 x10.6mm

　　7.应用领域：

　　无线数据存储，WIFI音箱，网络监控，路由器，无线AP及智能家居。

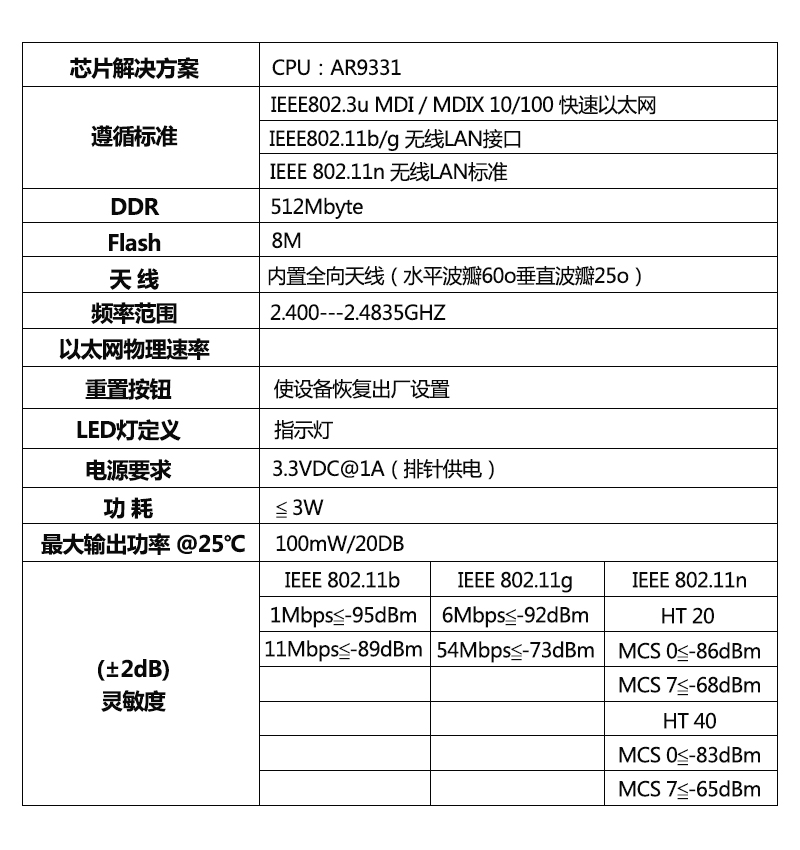

　　8.产品规格：

　　电气特性：

　　无线规格：

　　支持速率

　　IEEE802.11b:11M/5.5M/2M/1M

　　IEEE802.11g

　　54M/48M/36M/24M/18M/12M/9M/6M

　　IEEE802.11n

　　6.5M/13M/13.5M/19.5M/26M/27M/39M/40.5M/52M/54M/58.5M/65M/81M/108M/121.5M/135M/150M/270M/300M

HT20:  6.5M,13M,19.5M,26M,39M,52M,58.5M,65M,

     13M,26M,39M,52M,78M,104M,117M,81M,104M,108M,117M,130M

HT40:  13.5M,27M,40.5M,54M,81M,108M,121.5M,135M

     27M,54M,81M,108M,162M,216M,243M,270M

      网络标准

　　802.11b、802.11g、802.11n

　　无线功率

　　发射功率 20dBm

　　使用环境:

　　环境温度 0℃～40℃ ， 工作温度 0℃～75℃

　　存储温度 0℃～70℃

　　存储湿度 5%～90%RH(不结凝)
