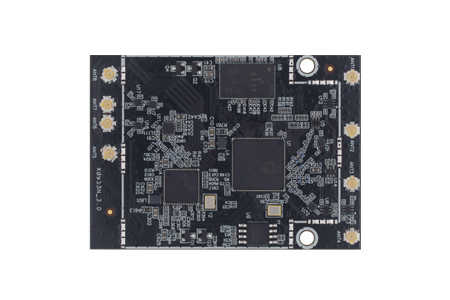

1.产品概述

XB933N是一款兼容2.4G WIFI与5.8GWIFI 内置无线路由模块，它是一款适应于工业路由\智能网关\WIFI探针等无线网络的WIFI模块，该内置无线路由模块提供一个60（2*30）Pin接口用于连接至设备主板，具备无线路由所有功能、安全机制，支持 IEEE802.11g,802.11b,

802.11i,802.1X,802.3,802.3u,802.3X,802.11n,802.11ac标准，带给用户非凡的无线上网体验。

卖点：

●内置模块，体积小巧，易于装配

●11N无线技术、300Mbps无线速率

●支持 ATHEROS 无线技术能大幅加强其无线发射能力，并增强无线信号的稳定性、扩大无线覆盖范围

芯片方案：

QCA9531+QCA9887  802.11b/g/n/ac  750M内置无线路由模块方案是采 ATHEROS  AR9531芯片，芯片整合了MIPS 24K 处理器，主频580MHZ、Switch(MAC,PHY部分）以及集成了无线部分的 MAC、RF、PA、LNA部分，功能强大，集成度高。

内存（DDR2):128MB（字节）；闪存，（Flash):16MB(字节）

2.功能特性

PCI Express 1.1接口

USB2.0接口

4个IEEE 802.3以太网LAN口

支持64/128bit WEP,WPA/APA2 PSK

内置DHCP服务器，内置防火墙

两路2.4GHz无线RF收发天线

一路5.8G无线RF收发天线

供电电压3.3V

512M16bit随机存储器

16Mb SPI Flash

20/40兆赫信道带宽

支持OPENWRT系统

16MB FLASH，128MB (1G bit） DDR2

3.技术标准：

IEEE802.11b/802.11g/802.11n,IEEE802.3/802.3u

WLAN Rate:

11n:

802.11n  HT20:max,72.2Mbps@MCS7:1Nss

              Max,144.4Mbps@MCS15:2Nss

802.11n  HT40:max,150Mbps@MCS7:1Nss

              max,300Mbps@MCS15:2Nss

11g:

54,48,36,24,18,12,11,9,6,5.5,2,1Mbps

11b:

11,5.5,2,1Mbps

WLAN特性：

●支持5.8G（20/40/80 MHz）,兼容802.11ac Wave 2, 802.11ac, 802.11a/b/g, 802.11n

●支持2.4GHz,兼容2.4GHz,IEEE802.11g,IEEE802.11n,

  IEEE802.11b标准

●支持 64/128/152-bit WEP 加密，同时支持 128 bit WPA

standard(TKIP/AES),IEEE802.1X 等安全加密机制。

●支持 SSID 广播控制和基于 MAC 地址的访问控制

●工作信道数：1-13

●频率范围：2.4~2.4835GHz

●展频技术：DSSS（直接序列展频）

●数据调制方式：BPSK,QPSK,CCK and OFDM (BPSK/QPSK/16-QAM/64-QAM)

●灵敏度@ PER（错包率）：MCS15:-62dBm@10%PER;MCS7:

   -65dBm@10%PER; 54M: -68dBm@10%PER; 11M:-84dBm@8% PER; 6M:-88dBm@10% PER;1M:-90dBm@8% PER (典型值）

●传输距离：室内最远60米，室外最远150米（因环境而异）

●RF 功率：11n  14dBm   11g  14-16dBm,  11b  16-18dBm

●天线类型：提供 I-PEX RF 同轴接口（50欧阻抗），可以接不同类型的天线。

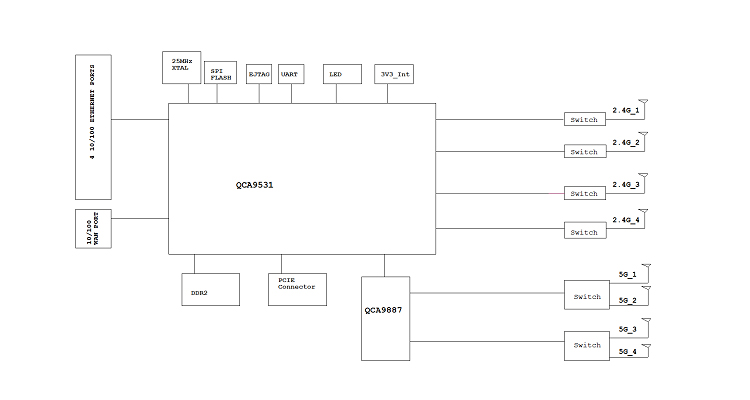

4.硬件框图

6.管脚功能描述

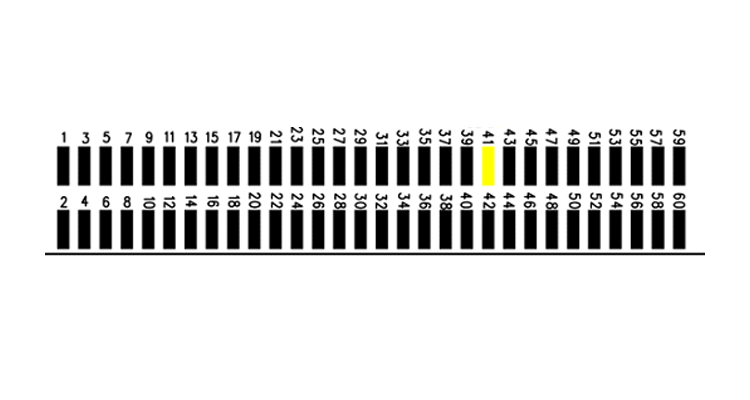

  I.管脚分配图

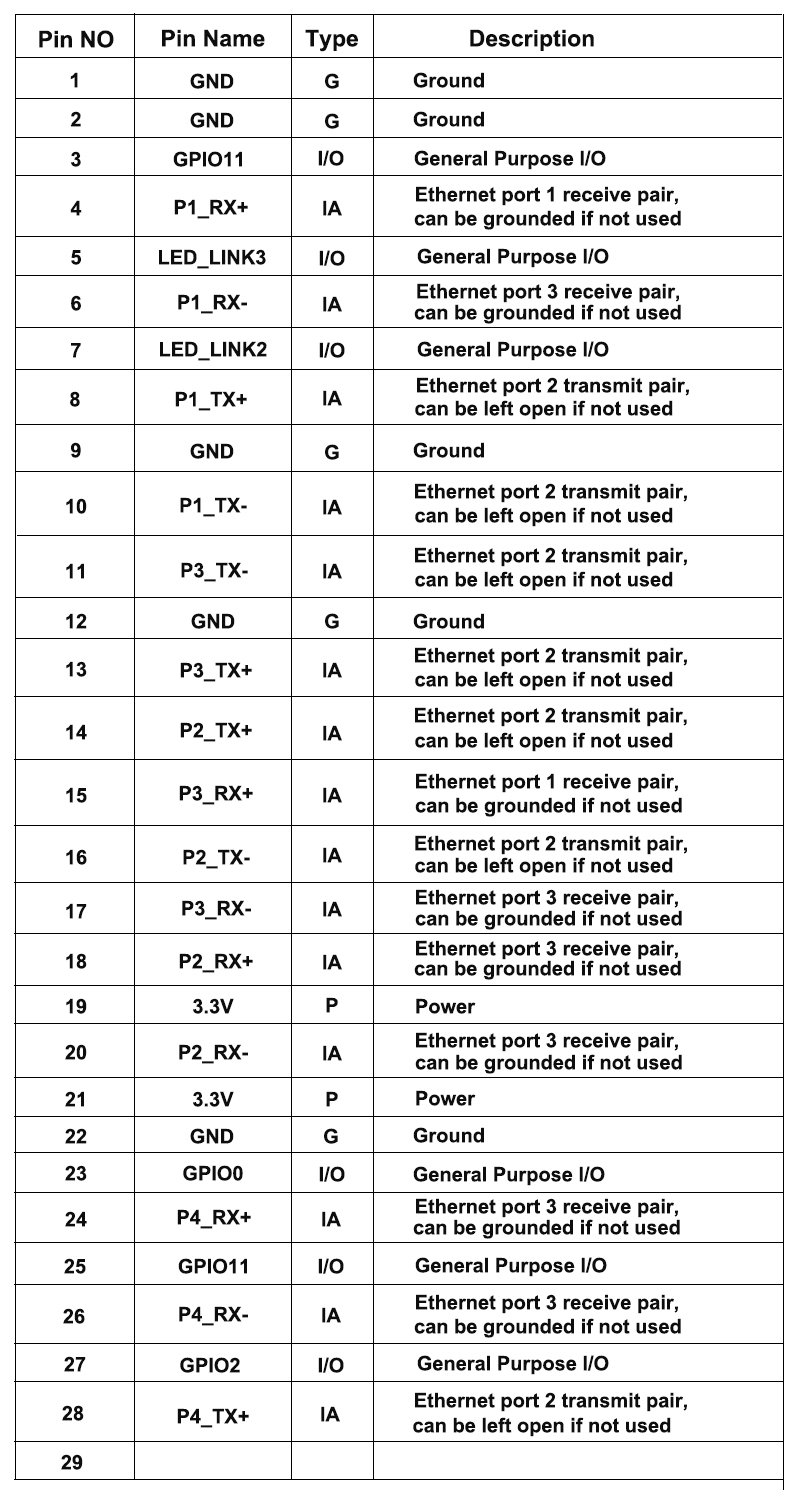

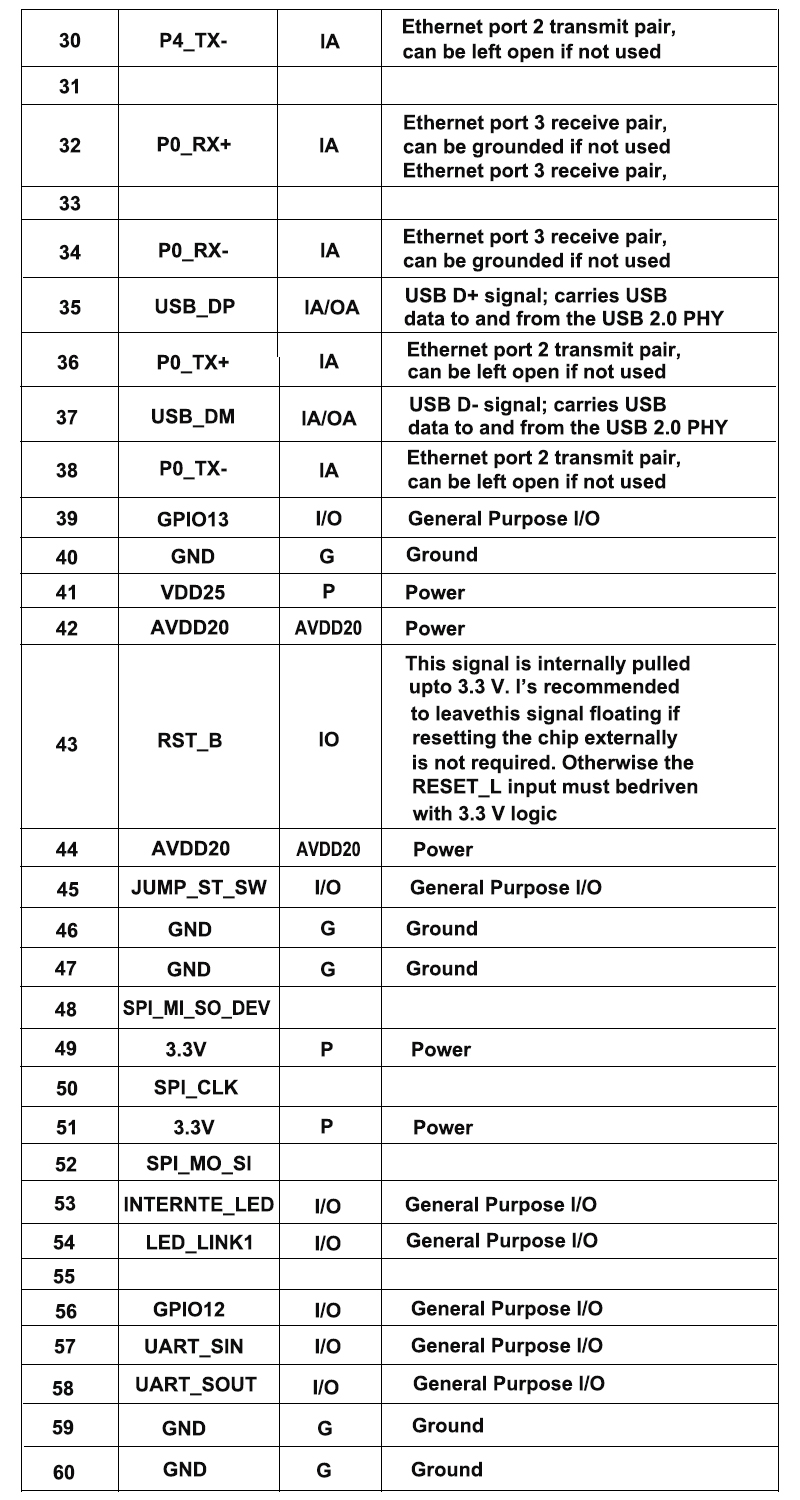

II.管脚功能描述

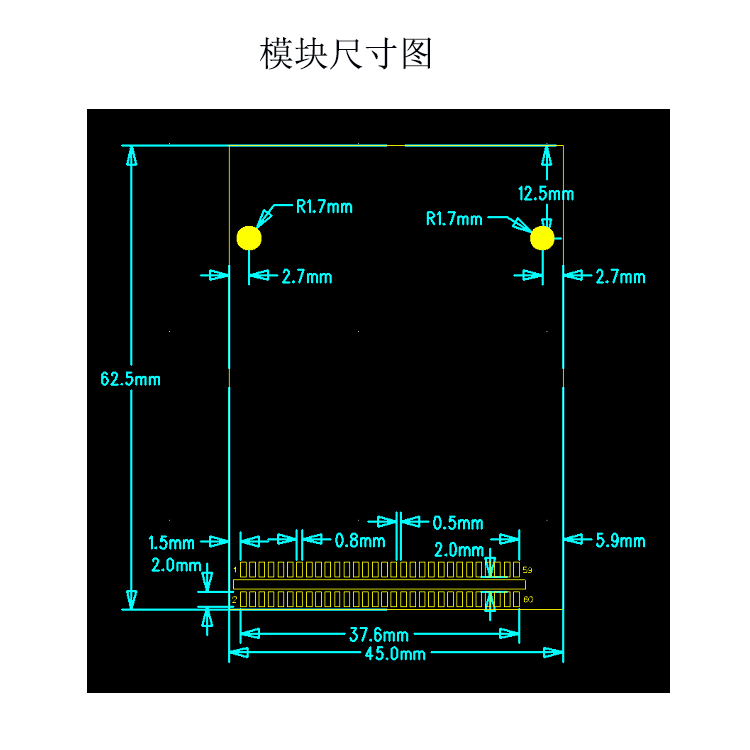

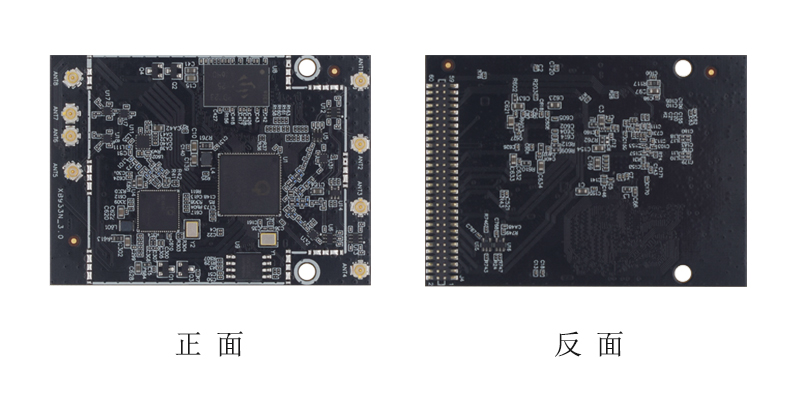

7.产品结构、尺寸

8.工作环境和热系统设计：

模块在自然通风条件下，

工作的温度范围为：-10 ~ 60℃，相对温度 10%~90% 。

储运的温度范围为：-20℃ - 70℃，相对温度 5% - 95%

附加的散热措施（参考下图）：

以下内容仅供参考：

整机装配后，根据结构要做散热分析，总体要求 AP模块工作的最高温度控制在60度以内。

9.安全和电磁兼容认证要求：

√ 要求通过 EMC 认证：CE认证 CLASS B 射频杂散辐射 966 Chamber ETSI EN 300 328 TX operating 垂直/水平 30M-8G

√ 符合国家 ROHS 标准 (china)

10.环境测试和可靠性要求

√ 工作时间：连续工作 10000 小时

√ 高温高湿测试: 50℃,相对温度 90%，时间：18小时

√ 低湿测试：0℃，时间：18 小时

√ 批量老化要求：环境温度，45±5℃，相对湿度保持 5%~90%。采用抗静电老化实验 8 小时高温上电老化。
