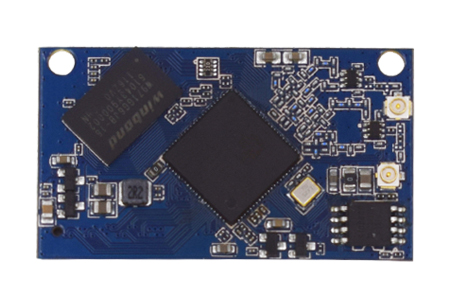

1.产品概述

　　XB9531M是兼容IEEE802.11b/g/n的300Mbps内置无线路由模块，它是一款适应于机顶盒\智能网关等无线网络的WIFI模块，该内置无线路由模块提供一个60(2*30)Pin接口用于连接至设备主板，具备无线路由所有功能、安全机制，支持 IEEE802.11g,802.11b,802.11i,802.1X,802.3,802.3u,802.3X,802.11n标准，带给用户非凡的无线上网体验。

　　卖点：

　　● 内置模块，体积小巧，易于装配

　　● 11N无线技术、300Mbps无线速率

　　● 支持 ATHEROS 无线技术能大幅加强其无线发射能力，并增强无线信号的稳定性、扩大无线覆盖范围

　　芯片方案：

　　XB9531M 802.11b/g/n 300M内置无线路由模块方案是采 ATHEROS AR9531芯片，芯片整合了MIPS 24K 处理器，主频550MHZ、Switch(MAC,PHY部分)以及集成了无线部分的 MAC、RF、PA、LNA部分，功能强大，集成度高。

　　内存(DDR2):128MB(字节);闪存，(Flash):16MB(字节)

　　2.功能特性

　　PCI Express 1.1接口

　　USB2.0接口

　　4个IEEE 802.3以太网LAN口

　　支持64/128bit WEP,WPA/APA2 PSK

　　内置DHCP服务器，内置防火墙

　　两路2.4GHz无线RF收发天线

　　供电电压3.3V

　　512M16bit随机存储器

　　16Mb SPI Flash

　　20/40兆赫信道带宽

　　支持OPENWRT系统

　　16MB FLASH，128MB (1G bit) DDR2

　　3.技术标准：

　　IEEE802.11b/802.11g/802.11n,IEEE802.3/802.3u

　　WLAN Rate:

　　11n:

　　802.11n HT20:max,72.2Mbps@MCS7:1Nss

　　Max,144.4Mbps@MCS15:2Nss

　　802.11n HT40:max,150Mbps@MCS7:1Nss

　　max,300Mbps@MCS15:2Nss

　　11g:

　　54,48,36,24,18,12,11,9,6,5.5,2,1Mbps

　　11b:

　　11,5.5,2,1Mbps

　　WLAN特性：

　　● 支持2.4GHz,兼容2.4GHz,IEEE802.11g,IEEE802.11n,

　　IEEE802.11b标准

　　● 支持 64/128/152-bit WEP 加密，同时支持 128 bit WPA

　　standard(TKIP/AES),IEEE802.1X 等安全加密机制。

　　● 支持 SSID 广播控制和基于 MAC 地址的访问控制

　　● 工作信道数：1-13

　　● 频率范围：2.4~2.4835GHz

　　● 展频技术：DSSS(直接序列展频)

　　● 数据调制方式：BPSK,QPSK,CCK and OFDM (BPSK/QPSK/16-QAM/64-QAM)

　　● 灵敏度@ PER(错包率)：MCS15:-62dBm@10%PER;MCS7:

　　-65dBm@10%PER; 54M: -68dBm@10%PER; 11M:-84dBm@8% PER; 6M:-88dBm@10% PER;1M:-90dBm@8% PER (典型值)

　　● 传输距离：室内最远60米，室外最远150米(因环境而异)

　　● RF 功率：11n 13dBm 11g 13-15dBm, 11b 16-18dBm

　　● 天线类型：提供 I-PEX RF 同轴接口(50欧阻抗)，可以接不同类型的天线。

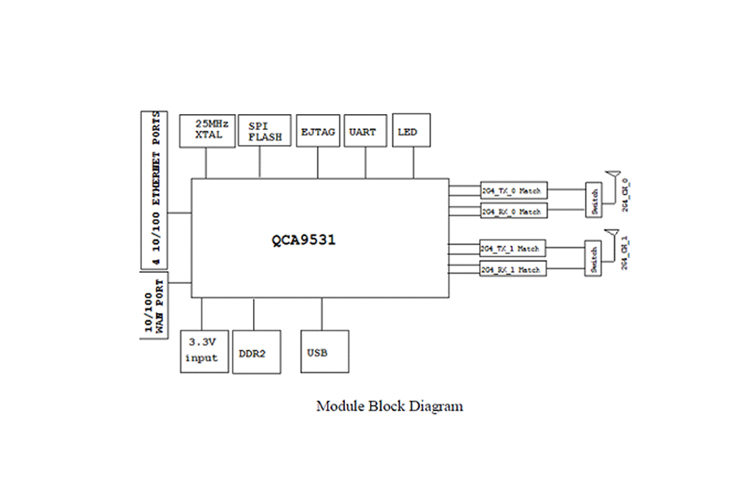

　　4.硬件框图

　　5.管脚功能描述

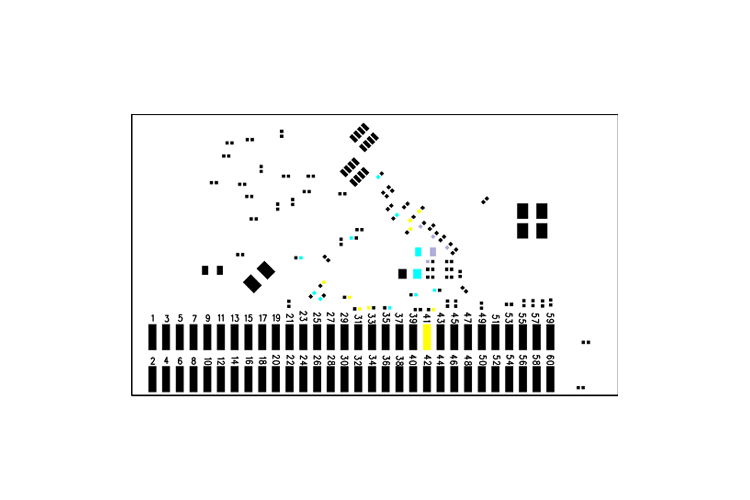

　　I.管脚分配图

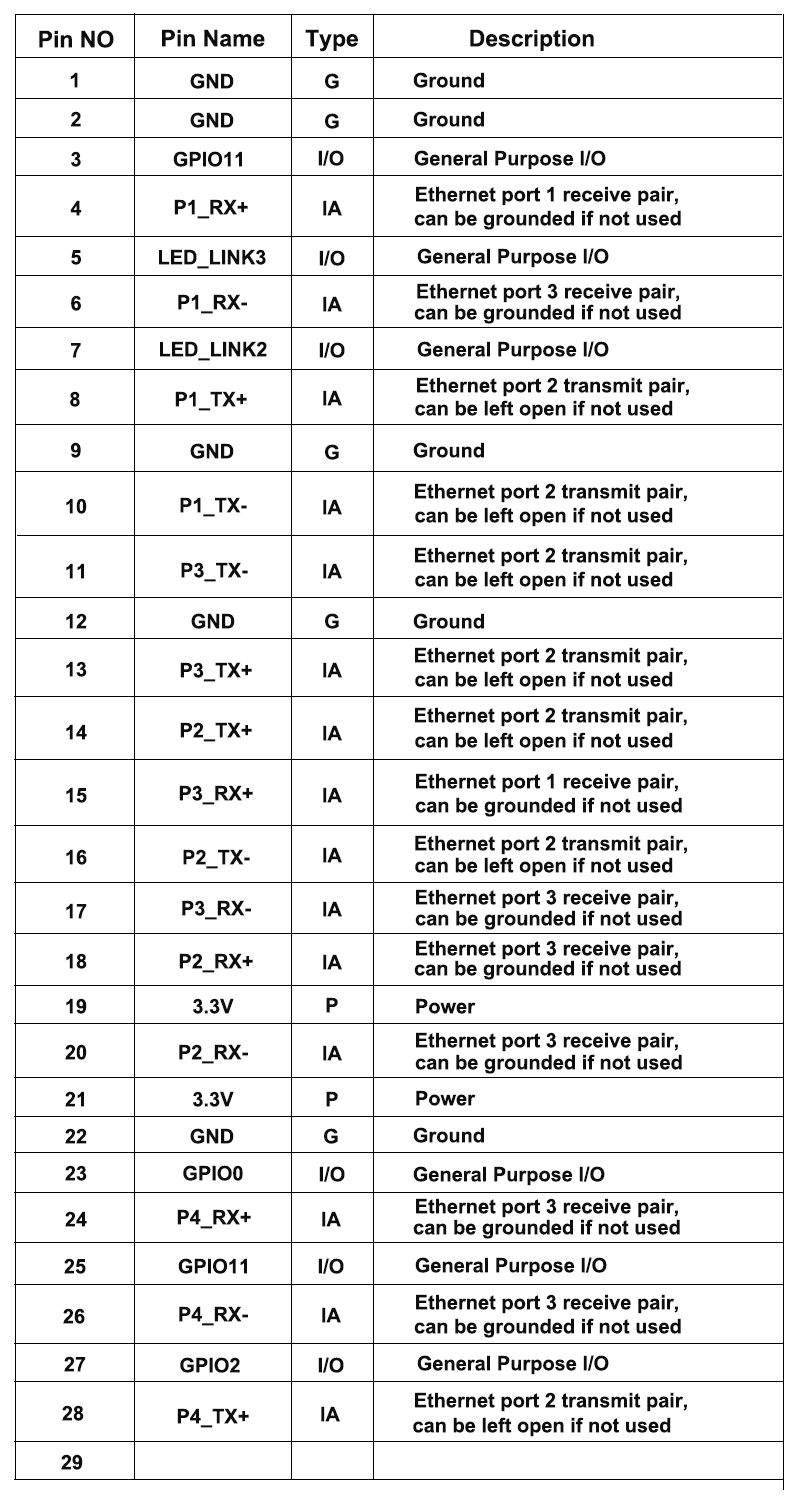

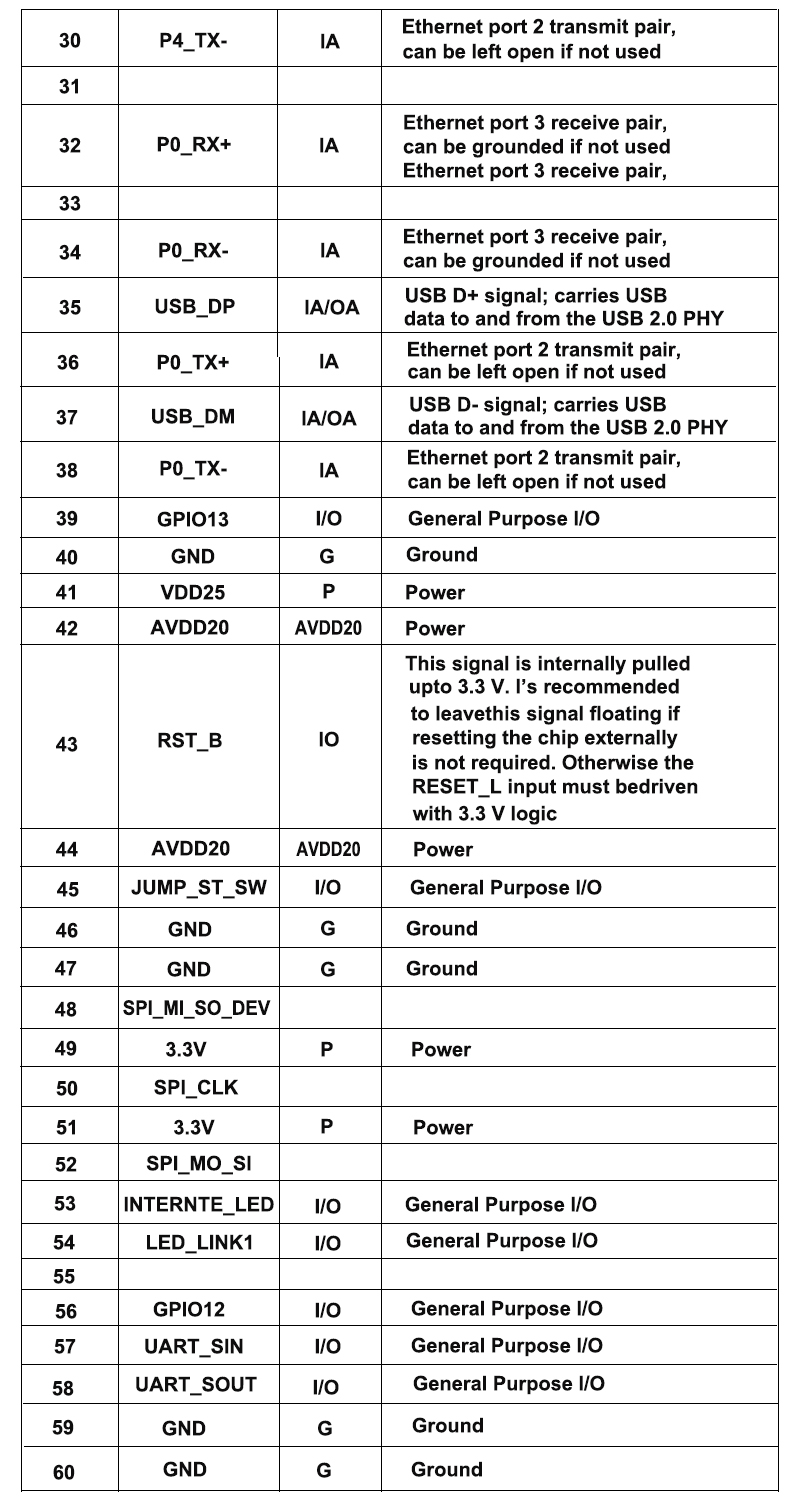

　　II.管脚功能描述

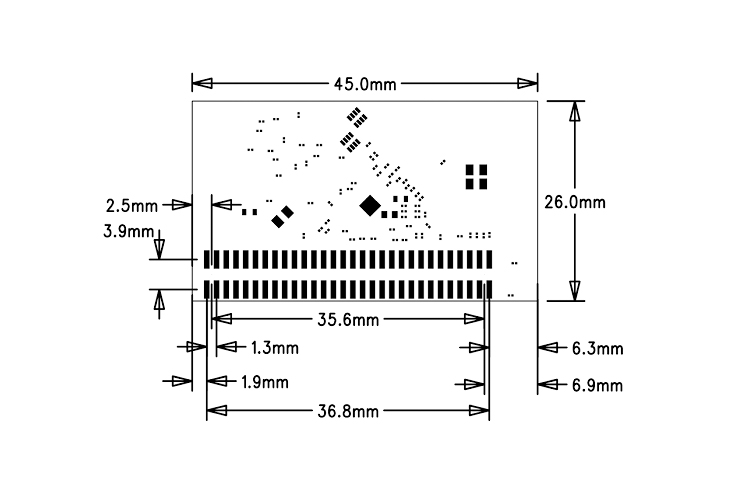

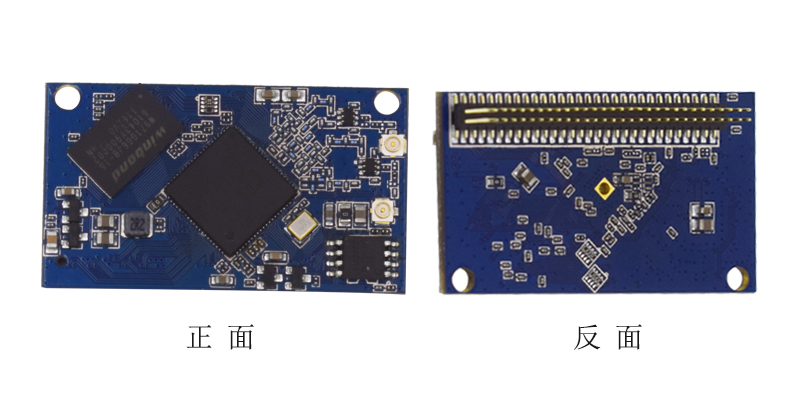

　　6.产品结构、尺寸

　　7.工作环境和热系统设计：

　　模块在自然通风条件下，

　　工作的温度范围为：-10 ~ 60℃，相对温度 10%~90% 。

　　储运的温度范围为：-20℃ - 70℃，相对温度 5% - 95%

　　附加的散热措施(参考下图)：

　　1. 做了屏蔽罩兼容设计，如果不加屏蔽罩能过认证，则不加。

　　2. 顶层屏蔽罩的总高度为 10.0mm, 底层的总高度为 7.0mm,

　　以下内容仅供参考：

　　整机装配后，根据结构要做散热分析，总体要求 AP模块工作的最高温度控制在60度以内。

　　8.安全和电磁兼容认证要求：

　　√ 要求通过 EMC 认证：CE认证 CLASS B 射频杂散辐射 966 Chamber ETSI EN 300 328 TX operating 垂直/水平 30M-8G

　　√ 符合国家 ROHS 标准 (china)

　　9.环境测试和可靠性要求

　　√ 工作时间：连续工作 10000 小时

　　√ 高温高湿测试: 50℃,相对温度 90%，时间：18小时

　　√ 低湿测试：0℃，时间：18 小时

　　√ 批量老化要求：环境温度，45±5℃，相对湿度保持 5%~90%。采用抗静电老化实验 8 小时高温上电老化。
