串口WiFi模块作用 应用场景

文章出处:鑫博创美人气:-发表时间:2020-08-07 14:30

串口WiFi模块作用,串口WiFi模块的应用场景

作为一枚刚进入无线模块领域的小白,有关WiFi模块的作用和应用场景肯定还是有一些不太清楚的,本篇小编就来为大家科普一下串口WiFi模块的作用和应用场景;



WiFi模块



1、定义:

串口WiFi模块是应用极广泛的一种无线通信模块,基于通用串行接口特性,符合IEEE802.11 协议栈网络标准,内置TCP/IP协议栈,而安全方面来说,支持多种无线网络加密方式,能充分保证用户数据的安全传输,包括:WEP64/WEP128/ TKIP/CCMP(AES) WEP/WPA-PSK/WPA2-PSK。能够实现用户串口、以太网、无线网(WIFI)3个接口之间的任意透明转换,使传统串口设备更好的加入无线网络。

2、工作模式:

串口WiFi模块工作模式有两种工作模式分别是AP和STA,AP就是热点也就是说它作为AP模式自身可以辐射出一个无线wifi网路,STA就是站点模式,客户端模式,也就是像我们电脑连接路由器一样,它相当于电脑的角色。

3、应用实例包括:

公用事业和智能能源:恒温器、照明控制、EV充电器、智能仪表;

零售:POS终端、无线价签、数字远程标牌;

消费电子:远程控制、网络广播、家庭安保、玩具;

远程设备管理:位置和资产追踪、汽车、代码更新;

医疗、健康和保健:患者监护、健康设备、实时定位系统;

工控:化学传感器、无线控制器、安保系统、M2M通信等。

应用场景:

1、智能插座方案

智能插座方案主要以BROADCAM WiFi模块XB9531为基础,实现无线数传、控制等功能。BROADCAM提供:(1)硬件参考设计;(2)云平台服务;(3)iOS,Android APP设计服务;(4)嵌入式软件服务;5)WiFi模块XB9531

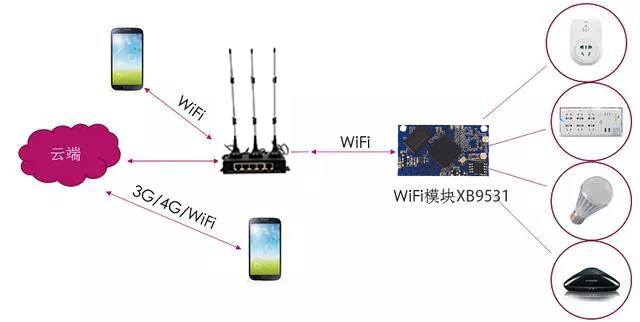

智能插座方案

智能插座方案说明:手机APP通过路由器连接WiFi,控制内置串口WiFi模块的WiFi智能插座,实现不同的功能,比如可以定时,延时,自动报警;通电、断电以及usb充电,网络远控,电量统计,节能省电……等操作;在WiFi辐射范围外,也可以通过云端来实现控制。

2、远程视频传输解决方案

针对无人机远程视频传输需求,BROADCAM自主研发了基于大功率图传WiFi模块XB9531的无人机远程视频传输解决方案。在无人机和地面的中继器内加入串口WiFi模块,手机通过与无人机和地面的中继器内置的串口WiFi模块给无人机传递控制信号,控制它的飞行方向、距离、速度、倾斜角度等等。

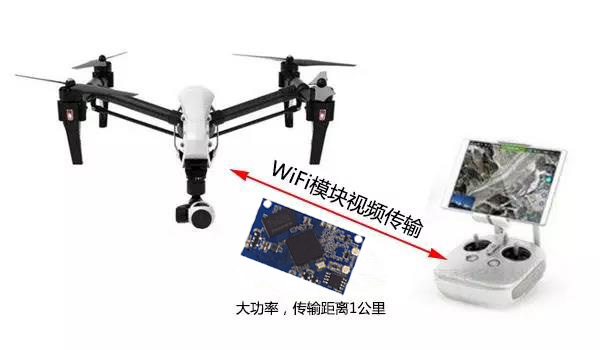

无人机远程视频传输解决方案

远程视频传输方案说明:手机端通过WiFi与地面中继器的的WiFi模块XB9531建立连接,地面中继器的WiFi模块XB9531通过WiFi再沟通无人机的WiFi模块XB9531,既可以发送来自地面手机端的控制信号,也可以通过WiFi传输无人机航拍的视频数据到手机端,进行实时查看!

3、家庭网关方案

网关可以实现感知网络与通信网络,以及不同类型感知网络之间的协议转换,既可以实现广域互联,也可以实现局域互联。此外家庭网关还具备设备管理功能,用户通过家庭网关可以管理家庭内各种家电和设备,了解各家电和设备的相关信息,并实现远程控制。

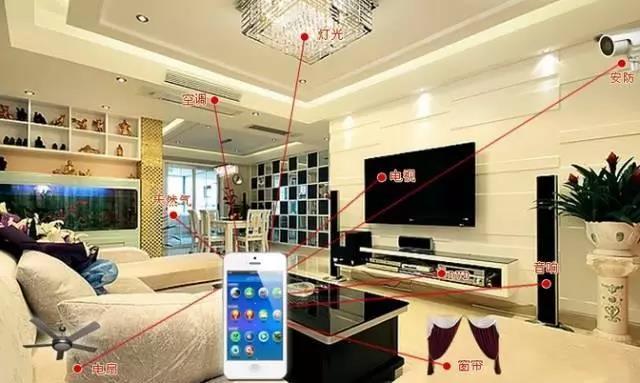

家庭网关方案

家庭网关方案说明:内置串口WiFi模块的家庭网关设备内部,集成了几套常用自组网通信协议,能够同时与使用不同协议的设备或子系统进行通信。用户手机只需对网关进行操作,便可以控制家里所有连接到网关的智能设备,从而实现通过智能家庭网关作为家庭网络控制中心的功能。

4、蓝牙网关方案

物联网应用场景中,BLE蓝牙和WiFi是应用最为广泛的两种无线通信方式,而蓝牙网关是一个集成BLE低功耗蓝牙和WiFi的网关设备,蓝牙网关内置WiFi和BLE低功耗蓝牙两种无线通信方式,WiFi与BLE蓝牙之间通过串口实现通信,可灵活应用于各种场景。

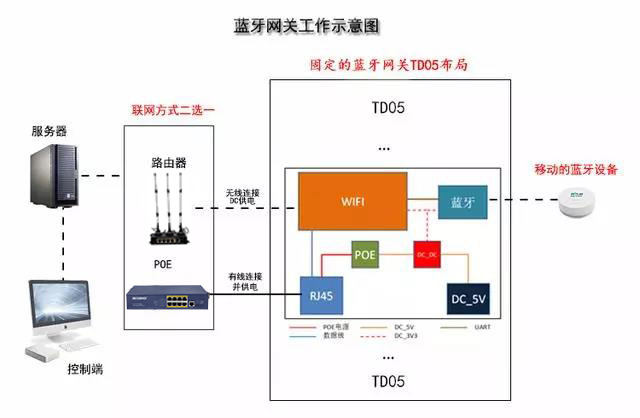

蓝牙网关方案

蓝牙网关方案说明:移动的蓝牙设备进入某个蓝牙网关的范围,和蓝牙网关的蓝牙部分进行连接,并将传输当前数据;蓝牙网关的蓝牙部分接收到数据,和WiFi模块通过串口连接并传输数据;蓝牙网关WiFi部分通过无线路由器将数据上传到服务器(此时蓝牙网关需要DC_5V供电) 或者蓝牙网关WiFi部分通过RJ45连接POE交换机将数据上传到服务器(此时蓝牙网关可直接用POE供电);控制端加载服务器数据,并对当前的情况进行控制修改;服务器经过计算和分析将蓝牙设备的定位信息在前端显示,控制指令也可通过服务器传给蓝牙网关的WiFi,WiFi传输给蓝牙,蓝牙传输给蓝牙设备实现控制。



BROADCAM鑫博创美关于路由器方案有MTK7628 MT7688 MT7620N MT7621 RT5350高通方案有, QCA9531 (XB9531)、QCA9531+9887 (XB931) AR9331 AR9342 AR9341 AR9342 QCA9563 QCA4019...系列.更多路由模块及WIFI方案的选型应用支持可访问网址 www.broadcam.cn ,我们有资深业务工程师和FAE工程师,可提供有关方案设计、技术选型的专业指导意见。
