ESP8266模块应用与选型

在之前的文章中，专注无线WIFI模块生产定制厂家的BROADCAM鑫博创美有简单介绍QCA9531 WiFi路由模块，本篇就来着重介绍UART WiFi物联模块ESP8266．

物联网作为互联网的延伸和扩展，使得通信的主体不再是人与人之间的通信，还有人与物、物与物之间的通信。其中无线通信技术具有不可替代性，起到承上启下的作用，向上可以对接传感器等产品，向下可以对接终端产品及行业应用。
　　WiFi是一种流行的技术，可以使用RF无线电波把电子设备连接到互联网上，或以无线方式交换数据。WiFi模块属于物联网传输层，内置无线网络协议IEEE802.11b/g/n/ac协议栈以及TCP/IP协议栈，可将串口或TTL电平转为符合WiFi无线网络通信标准的嵌入式模块。鉴于WiFi模块是笔记本、平板电脑和智能手机的标准配置，基于WiFi技术的物联网应用极为广泛。

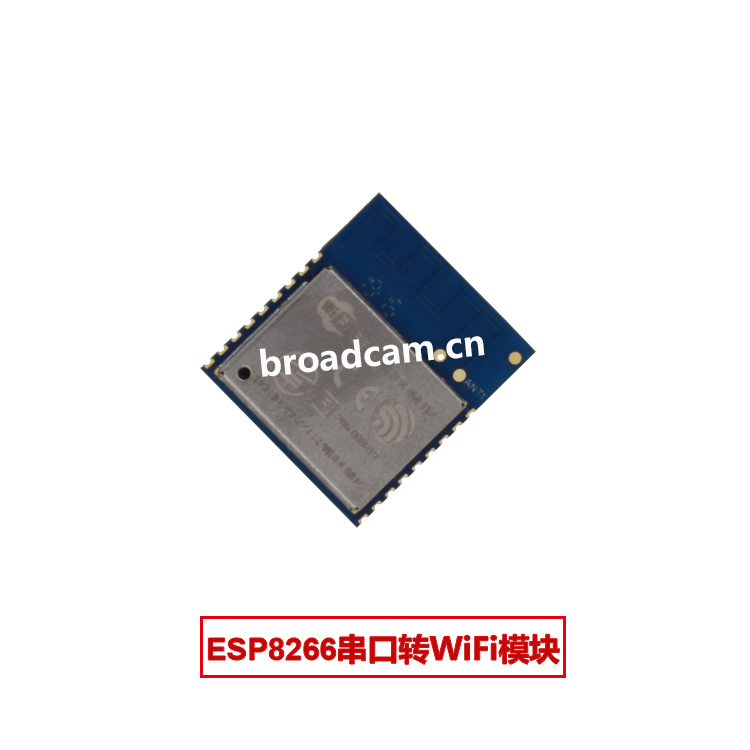

ESP8266 系列模组是深圳市鑫博创美电子科技有限公司开发的一系列基于乐鑫ESP8266的超低功耗的UART-WiFi模块的模组，可以方便地进行二次开发，接入云端服务，实现手机3/4G全球随时随地的控制，加速产品原型设计。

模块核心处理器 ESP8266 在较小尺寸封装中集成了业界领先 Tensilica L106 超低功耗 32 位微型 MCU，带有 16 位精简模式，主频支持 80 MHz 和 160 MHz，支持 RTOS，集成 Wi-Fi MAC/ BB/RF/PA/LNA，板载天线。支持标准的 IEEE802.11 b/g/n 协议，完整的 TCP/IP 协议栈。用户可以使用该模块为现有的设备添加联网功能，也可以构建独立的网络控制器。

ESP8266 是高性能无线 SOC，以最低成本提供最大实用性，为 WiFi 功能嵌入其他系统提供无限可能。

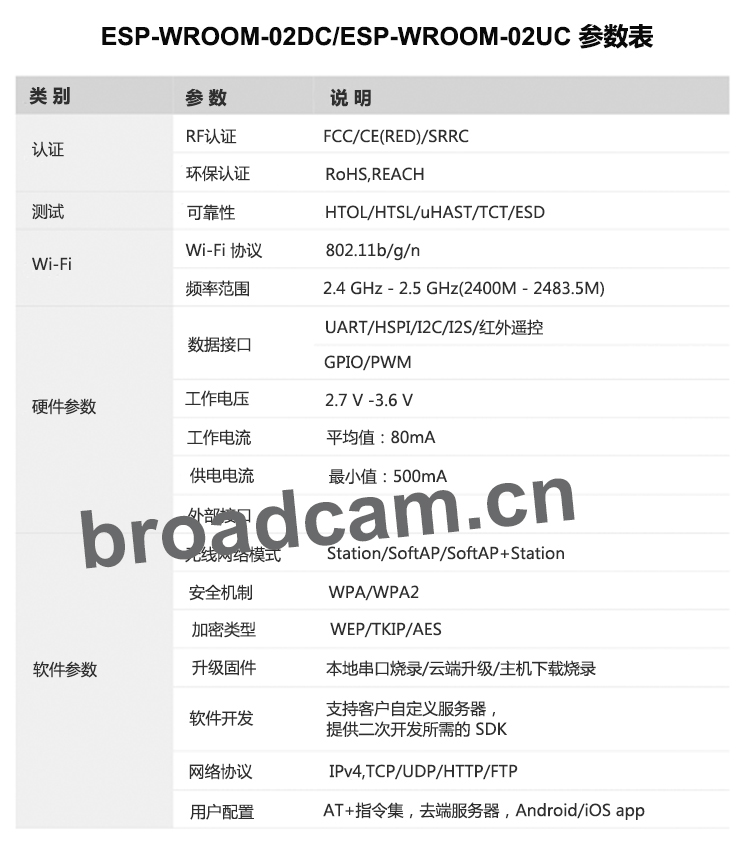

特点

802.11 b/g/n

内置Tensilica L106 超低功耗 32 位微型 MCU，主频支持 80 MHz 和160 MHz，支持 RTOS

内置10 bit高精度ADC

内置TCP/IP协议栈

内置TR 开关、balun、LNA、功率放大器和匹配网络

内置PLL、稳压器和电源管理组件，802.11b 模式下+20 dBm的输出功率

A-MPDU 、 A-MSDU 的聚合和 0.4 s的保护间隔

WiFi @ 2.4 GHz，支持 WPA/WPA2 安全模式

支持AT远程升级及云端OTA升级

支持 STA/AP/STA+AP 工作模式

支持 Smart Config 功能（包括 Android 和 iOS 设备）

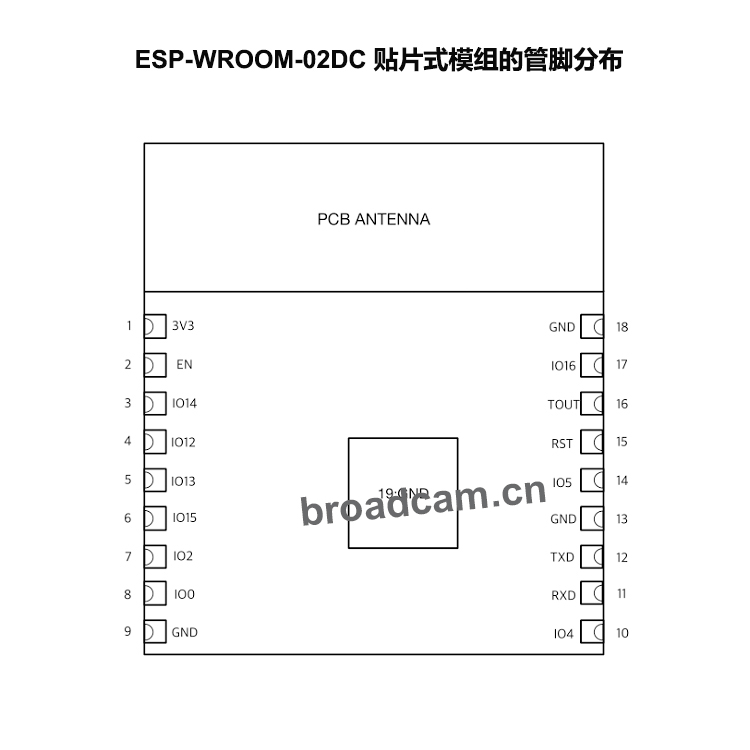

HSPI 、UART、I2C、I2S、IR Remote Control、PWM、GPIO

深度睡眠保持电流为 10 uA，关断电流小于 5 uA

2 ms 之内唤醒、连接并传递数据包

待机状态消耗功率小于1.0 mW (DTIM3)

工作温度范围：-20℃- 85℃



BROADCAM鑫博的见解

一、ESP8266

1、这既是个可以上网的单片机，但是学习难度比

单片机难，因为都是封装好的库.

二、开发环境

1、鑫博创美电子的集成开发环境，APP可以定制开发．

2、虚拟机

三、实用价值

1、DIY个WIFI自动授时电子钟还是很不错的

2、当然也可以DIY天气小助手

3、还可以DIY智能灯．

ESP8266 WiFi模块选型表

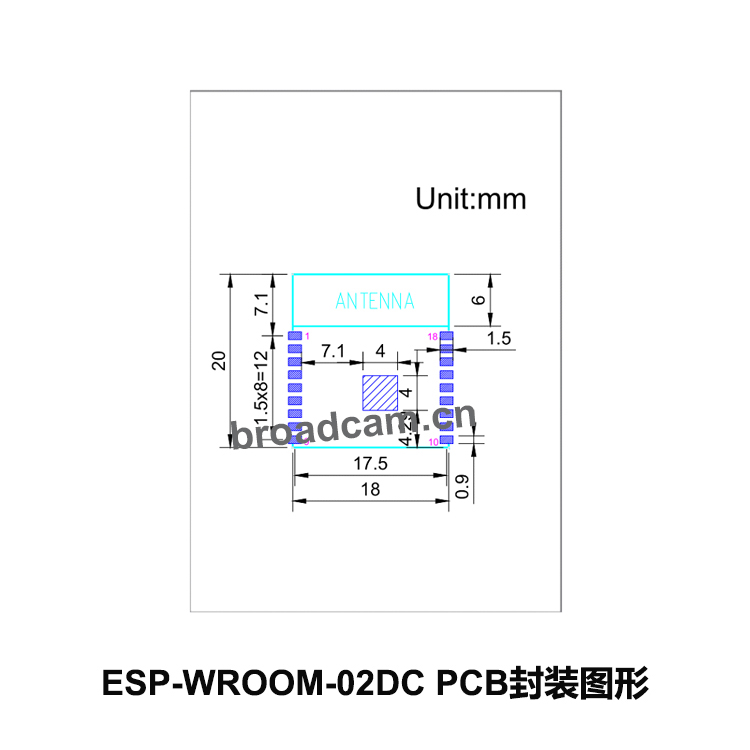

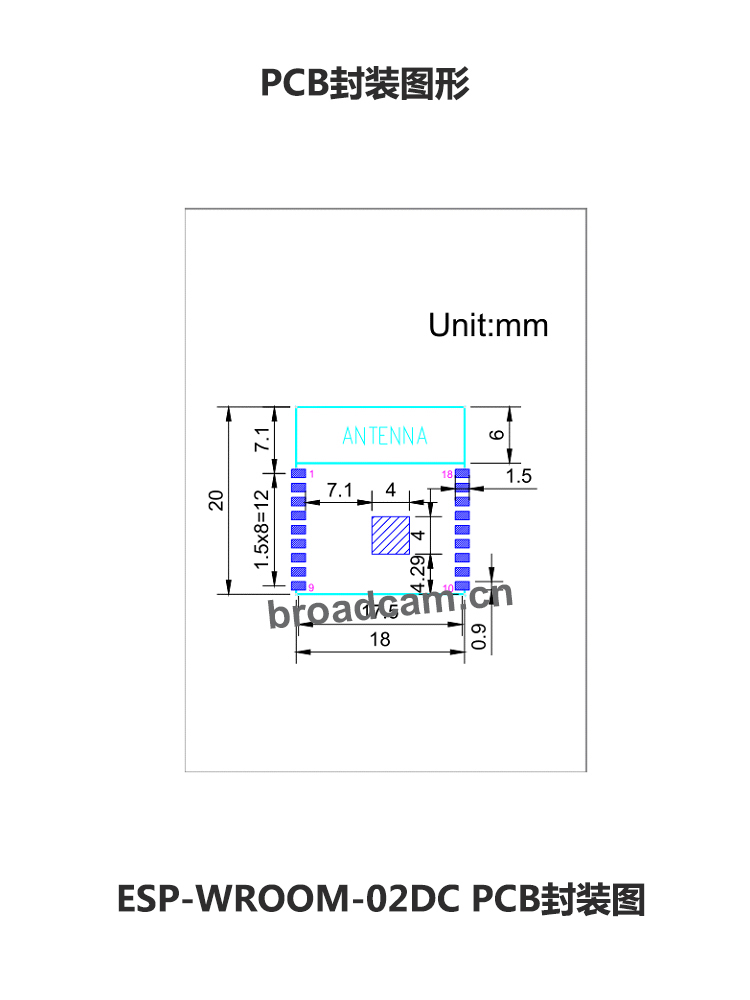

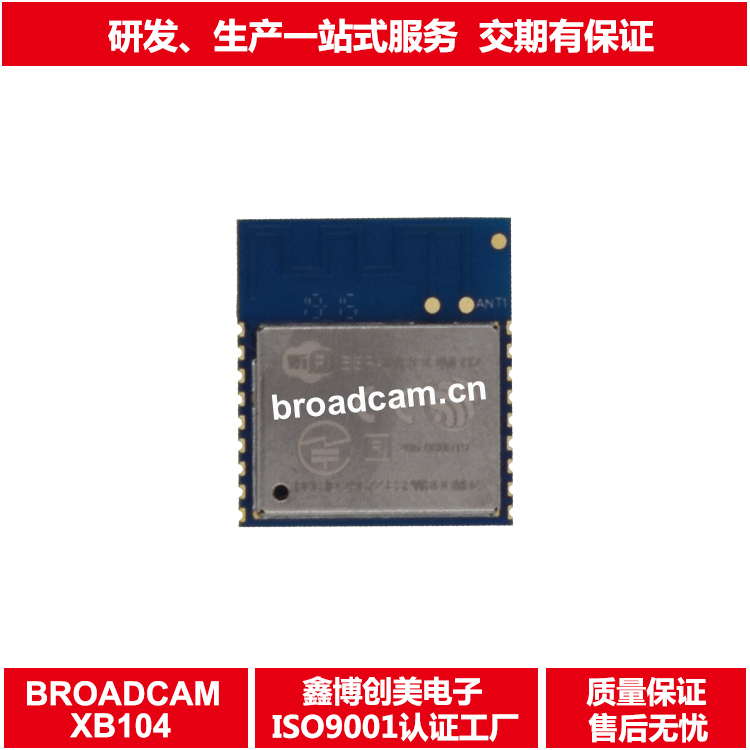

BROADCAM基于ESP8266模块的方案有ESP8266EX (ESP-WROOM-02DC ESP-WROOM-02UC )、ESP-8266-V1  ESP8266(AW51N-ESPM4)这三款，仅仅只需3.3V的供电设备和接收天线，使用起来简洁方便！更多模块的选型应用支持可访问网址　www.broadcam.cn ，我们有资深业务工程师和FAE工程师，可提供有关方案设计、技术选型的专业指导意见。
