了解几款常用的WiFi模块

随着无线网络的不断兴起和发展，目前WiFi模块的应用领域可谓是相当广泛，从室内到室外，空间上也有了很大延伸，目前 鑫博创美 研发生产的WiFi模块大致分为路由WiFi模块、中继放大器WiFi模块和双频面板APWiF模块三大系列，本篇鑫博创美的重点在于为各位新手工程师、刚接触WiFi模块的新手设计人员介绍几款常用的的WiFi模块。

WiFi模块的通信接口有以下几种：USB、WAN/LAN、UART、I2S、I2C、SPI、SD、PWM;其中USB接口传输速率快，足以满足大多数外设的速率要求，被广泛地应用于个人电脑和移动设备等信息通讯产品，并扩展至摄影器材、数字电视（机顶盒）、游戏机等其它相关领域。WiFi模块中的USB接口是WiFi模块芯片内部的固件程序与主机上的操作系统进行数据通信的桥梁。

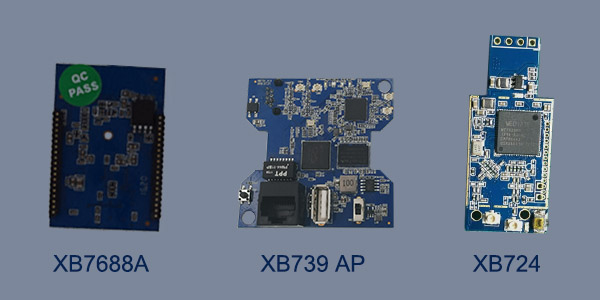

XB7688A路由WiFi模块

XB7688A是兼容IEEE802.11b/g/n的150Mbps内置无线路由模块，它是一款适应于机顶盒\智能网关等无线网络的WIFI模块，该内置无线路由模块提供一个48（2*20）Pin和2*4PIN接口用于连接至设备主板，具备无线路由所有功能、安全机制，支持 IEEE802.11g,802.11b,

802.11i,802.1X,802.3,802.3u,802.3X,802.11n标准，带给用户非凡的无线上网体验。

特性和优点：

内置模块，体积小巧，易于装配

11N无线技术、150Mbps无线速率

支持 ATHEROS 无线技术能大幅加强其无线发射能力，并增强无线信号的稳定性、扩大无线覆盖范围

芯片方案：

XB7688A  802.11b/g/n  150M内置无线路由模块方案是采 ATHEROS  MT7688AN芯片，芯片整合了MIPS 24K 处理器，主频580MHZ、Switch(MAC,PHY部分）以及集成了无线部分的 MAC、RF、PA、LNA部分，功能强大，集成度高。

内存（DDR2):64MB（字节）；闪存，（Flash):8MB(字节）

XB724 中继放大器WiFi模块

XB724是一款配备联发科公司MT7628k芯片的无线中继放大器,580MHz MIPS 24KEc中央处理器,内置 DRAM内存，2MB Flash,2.4GHz的工作频段;在满足上网的同时，更能进行网络大面积覆盖，USB式样的小巧设计，既方便携带也能快速实现Wi-Fi放大，是大面积场所无线覆盖的理想产品。

特性和优点：

具备卓越的无线通讯效能与吞吐量，消费者在家中或野外均可轻松组建网络覆盖，采用IEEE802.11n无线2T2R MIMO技术， 传输速率可达300Mbps, 配合USB使用更方便快捷，也无需耗费较多时间及成本即可轻松完成网络覆盖。安装方便,节约成本和节省空间，是一款迷你型WiFi放大无线产品。

XB739 双频面板APWiFi模块

XB739是一款配备联发科公司MT7628kN+MT7612芯片的双频无线AP,580MHz MIPS 24KEc中央处理器,512DDR2内存，8MB Flash,2.4/5.8GHz的工作频段; 能让你轻松畅游网络世界的同时，也体会到网速更快。巧妙精美的入墙式布局，可完美成为酒店客房及家庭设计的Wi-Fi接入点。

特性和优点：

具备卓越的无线通讯效能与吞吐量，2.4/5.8G双频选择让联网更快，方式更多。采用IEEE802.11n无线2T2R MIMO技术， 2.4G传输速率可达300Mbps,5G高达1200 Mbps,可以配合POE交换机及开关电源使用，无需耗费较多时间及成本即可轻松完成无线网络组建，轻松实现Wi-Fi覆盖无死角。附带的1个USB  2.0接口,能让你的手机轻松充电，安装方便,节约成本和节省空间，是一款速度型使用的无线产品。

附带的1个USB  2.0接口,能让你的手机轻松充电，安装方便,节约成本和节省空间，是一款速度型使用的无线产品。

BROADCAM鑫博创美关于路由器方案有MTK7628 MT7688 MT7620N MT7621 RT5350高通方案有， QCA9531 (XB9531)、QCA9531+9887 (XB931)　AR9331 AR9342 AR9341 AR9342 QCA9563 QCA4019．．．系列．

更多路由模块及WIFI方案的选型应用支持可访问网址　www.broadcam.cn ，我们有资深业务工程师和FAE工程师，可提供有关方案设计、技术选型的专业指导意见。
