POE 交换机与无线 AP 面板的组网与安装

1）设备介绍

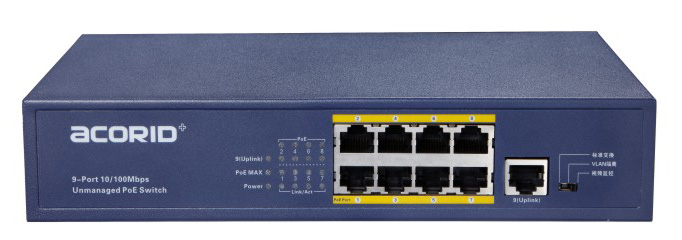

POE供电交换机：通俗的说 ，POE交换机就是支持网线供电的交换机，其不但可以实现普通交换机的数据传输功能还能同时对网络终端进行供电。

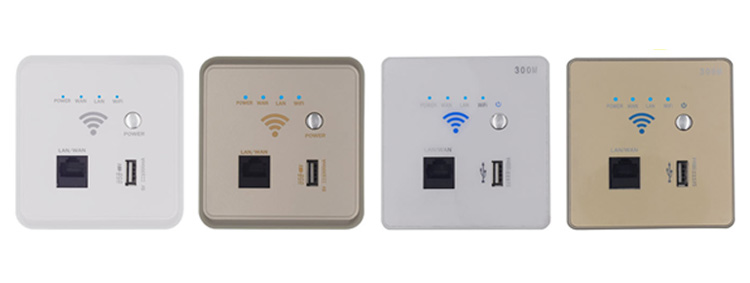

无线AP面板：采用POE交换机供电，外观尺寸采用国标86mm面板，与普通网口面板在外观上无差别。内置无线模块，一般会提供一个或两个网口满足有线网络需要，部分面板AP还可满足语音输出。

POE供电要通过网线来进行工作，对网线质量的要求比较高，选择网线时，建议选择无氧铜材质的网线，因为无氧铜材质电阻小，传输效果稳定，且距离较远。可以选择国标五类网线和国标六类网线作为传输介质。

网线在布线的时候，线芯通常都会分配工作，一方承担发送数据，一方承担接受数据，POE供电系统是需要4条芯来收发，4条芯来进行供电的，所以POE供电一定要选择8芯网线。

PoE提供的是典型的48V直流电，供电距离最长可达100m。

IEEE802.3af标准定义的供电电压是直流44-57v ，IEEE802.3at标准定义的供电电压是直流50-57v ，一般情况下会用1236（橙白、橙、绿白、绿）传输数据，45（蓝、蓝白）电源正极 78（棕白、棕）电源负极。

两个方法检测网线是否已有供电功能：万能表检测法，将网线的4或5针接万用表V端，将网线的7或8针接万用表COM端，检测是否有48V直流电压，有则合格。受电设备检测法，直接将网线插入POE受电设备，通电则合格。

4.3组网与安装

建议户型面积：有综合布线情况下90平以上均可实现全覆盖，无综合布线不考虑。

优点：与普通面板在外观上没有差别，入墙设计，安装简易，施工方便，无需重新走线，不会破坏原有装修，而且很隐蔽，不会占用很大空间。

缺点：室内需有综合布线，对网线质量要求较高。POE交换机只能安装在综合布线汇聚点，且汇聚点需要有电源。

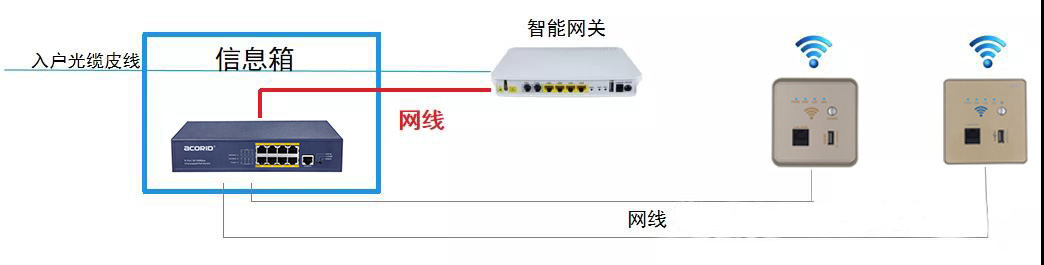

走线方案如下图所示：

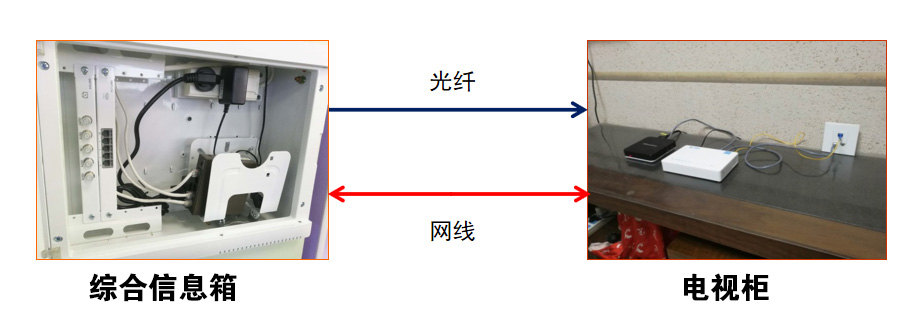

室内有综合布线，智能网关放置位置合理，光缆皮线在信息箱内通过暗管穿线至智能网关所在信息点，热熔成端接智能网关。POE供电交换机通过网线与智能网关相连，然后信息箱内其他网线全部插在POE交换机上。

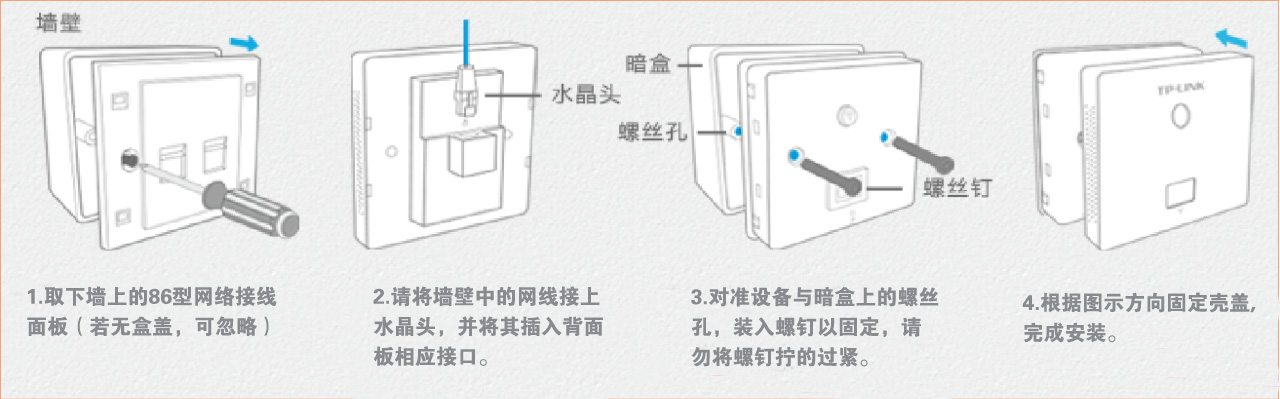

安装方式及设置方法：

步骤1：电脑通过无线或者有线与AP建立连接，电脑本地连接IP设置为192.168.1.X（X=2-253）其余均默认。

步骤2：在浏览器内输入192.168.1.254（AP登录地址），建议用电脑自带IE浏览器。进入AP管理界面，操作界面主要包括用户名设置（即无线网络名称），无线密码设置。设置完成点确定。
