XB120基于海思Hi3518EV200低功耗WiFi可视门铃方案解析

  智慧家庭和智能家居一直是近年来的热门话题，其中可视门铃作为连接室内和室外的一款产品，对安全性的需求使其必不可少并要求其实时在线，所以低功耗又是其中一项最重要的需求，为减少布线及简化房间设施，无线网络的需求也被提出，所以低功耗WiFi可视门铃应运而生。此款产品有涉及到哪些芯片呢，鑫博创美broadcam.cn作为一家专业的WIFI方案及模块制造商，下面对可视门铃进行简述。

①主CPU

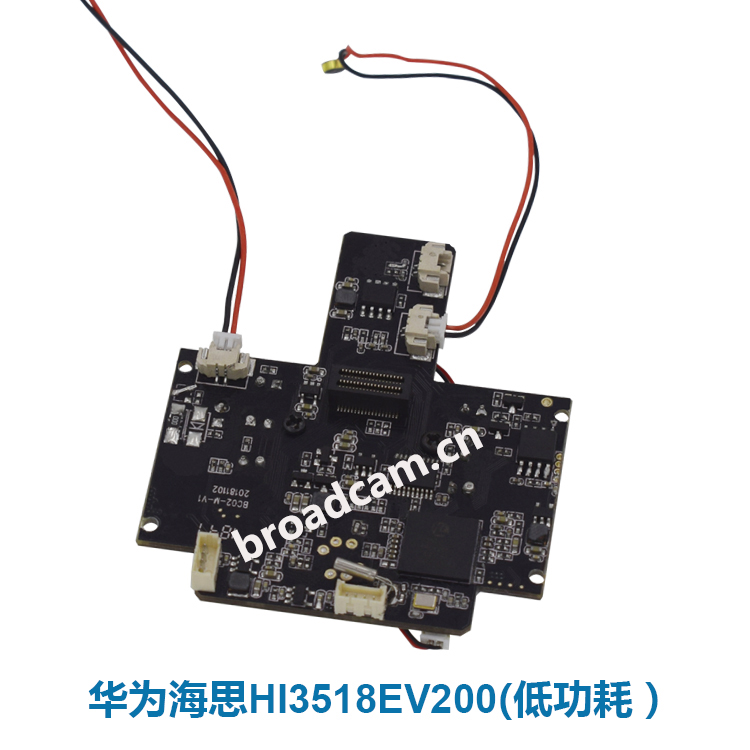

  Hi3518EV200是华为海思半导体推出一款主要应用于高清IPC及智能门铃产品中的一款高性能CPU，它集成有新一代的ISP和H.264解码器。Hi3518采用了优化的图像处理算法，低功耗框架技术，在满足客户差异化产品功能、性能、图像质量要求的同时，可大大降低产品BOM成本。

② PMU

    ACT8946AQJ203-T是一款完整的、经济高效的电源管理解决方案，针对独特的电源、电压排序和控制要求进行了优化。它非常适合各种高性能便携式手持应用，如人机界面，控制面板，智能电网基础设施，网关，M2M系统，二维条码扫描仪，条码打印机，机器视觉设备以及家庭和商业用途楼宇自动化，POS终端，医疗设备和白色家电。该器件将完整的电池充电和管理系统与七个电源通道集成在一起。该器件具有三个降压型DC / DC转换器和四个低噪声，低压差线性稳压器，以及具有先进ActivePath系统电源选择功能的完整电池充电解决方案。

③ MCU

   STM8L15x超低功耗系列具有增强型STM8 CPU内核，可提供更高的处理能力（16 MHz时最高可达16 MIPS），同时保持CISC架构的优势，提高代码密度，提供24位线性寻址空间 以及针对低功耗操作的优化架构。

④ LDO

  TLV700-Q1系列是德州仪器TI推出的一款低静态电流具有极高线性及负载响应特性的低压差性能稳压器LDO。该线性稳压器芯片的静态电流只达到31uA，特别适合于像摄像机模块、图像感知传感器等产品中，并在对功耗要求比较高的智能可视门铃中应用广泛。

  BL9193适用于对性能和空间要求苛刻的便携式RF和无线应用。 BL9193的性能针对电池供电系统进行了优化，可提供超低噪声和低静态电流。 噪声旁路引脚可用于进一步降低输出噪声。稳压器的接地电流仅略有增加，进一步延长了电池的使用寿命。 BL9193还可与低ESR陶瓷电容一起使用，从而减少电源应用所需的电路板空间数量，这对于手持式无线设备至关重要。 BL9193在关断模式下消耗电流小于0.01μA，开启时间短于50μs。 其他功能包括超低压差，高输出精度，限流保护和高纹波抑制比。 采用SC-70，SOT-23封装的5引脚。

  BUxxTD3WG系列是ROHM半导体公司的具有200mA输出的高性能FULL CMOS稳压器，具有通用封装SSOP5（2.9 mm×2.8 mm×1.25 mm，类似于SOT23-5）。尽管它低电路电流消耗有35μA，但它具有出色的噪声特性和负载响应特性。 它适用于各种应用，如用于逻辑IC，RF和照相机模块的电源。

BL8064是一个正电压输出组，低功耗，低电压，三端稳压器。它可以提供200mA的输出电流时，输入输出电压差滴下（VOUT = 2.8V），对BL8064极低功耗（IQ = 1.0ua）可以大大提高电池寿命。BL8064可以为1.1V - 5.5V的输出值范围为0.1V的步骤。它也可以按命令定制，它包括高精度基准电压源，误差放大器，电流限制电路和输出驱动模块。BL8064具有良好的负载瞬态响应和良好的温度特性，并采用微调技术保证输出电压精度在±2%。

⑤ DC/DC

  TPS62740是TI(德州仪器)的一款降压转换器，典型值为360MA的静态电流，并且搭配微型2.2UH电感和10UF输出电容一起工作。这款基于DCS-Control的全新器件将轻负载效率范围扩展到10UA负载电流以下。TPS62740支持高达300MA的输出电流，主要用在可视门铃，可穿戴设备及智能终端等消费电子类产品上。

⑥ SPI FLASH

   W25Q64是华邦(winbond)推出的一款双/四通道的串型Nor Flash，该芯片分为两个系列：W25Q64FV和W25Q64FW，其广泛应用于各类便携式设备中。其中W25Q64FV与W25Q64FW的主要区别就在于其供电电压不同，W25Q64FV为2.7到3.6V供电，而W25Q64FW则为1.8V供电，在对功耗要求比较高的智能可视门铃方案中W25Q64FW成了不二之选。

⑦ EEPROM

  FM24C02是上海复旦微生产的一款2048位的串行电可擦除只读存储器，内部组织为256个字节，每个字节8位，该芯片被广泛应用于低电压及低功耗的工商业领域。例如：可视门铃，智能终端产品上。

  Atmel的AT24C08C提供8192位串行电可擦除可编程只读存储器（EEPROM），每个存储单元有1024字，每个字为8位。该器件针对需要低功耗和低电压操作的许多工业和商业应用进行了优化。AT24C08C采用节省空间的8引脚PDIP，8引脚JEDEC SOIC，8引脚TSSOP，8引脚UDFN，5引脚SOT23和8引脚VFBGA封装，可通过2线串行接口。

⑧K类音频功放

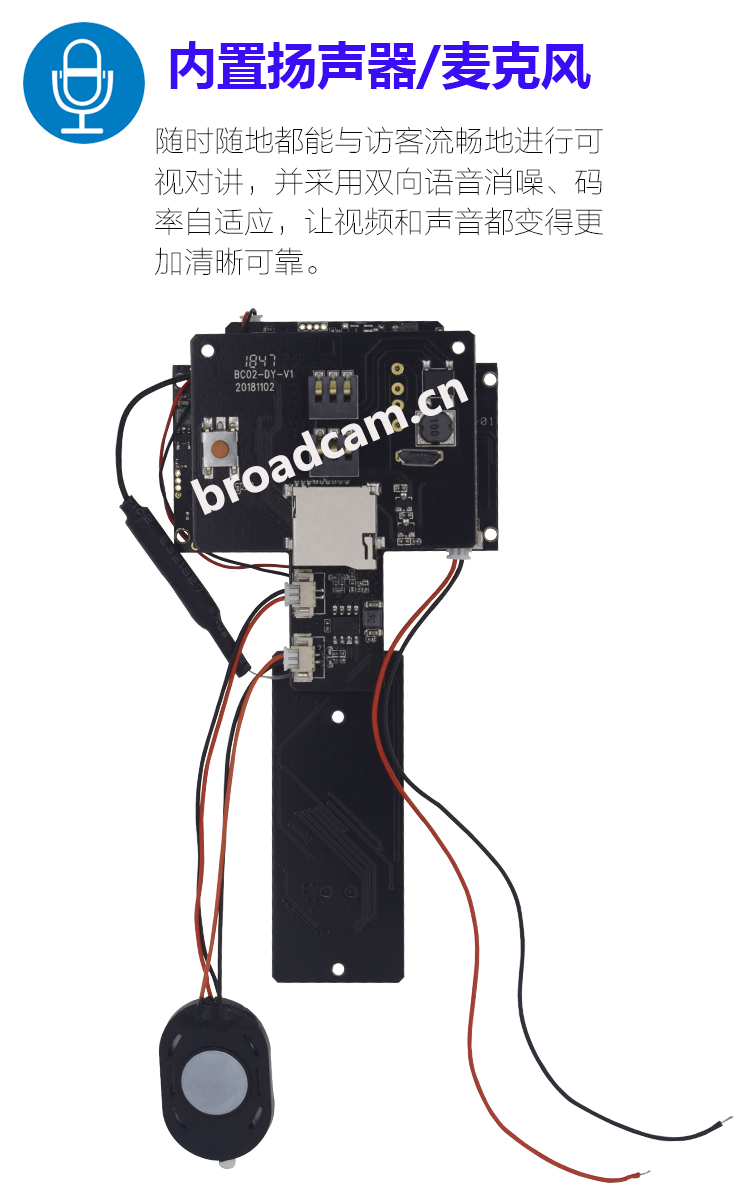

  AW8733是内部集自适应电荷泵电路的新一代的K类音响功率放大器。输入信号幅度较低时，AW8733工作在D类模式，效率最高可达90%。在输入幅度较高时，主动升压到6.3V，音效更加震撼。AW8733还集成了消噪功能，能降低功放的底噪，更能降低射频灵敏度。超低的PSRR能够有效抑制电源波动带来的传导所致TDD噪声。在锂电池供电时，即使电池电压不断下降也能持续提供2.3W的输出功率。主要用在手机，数码相框，智能门铃上。

⑨ 8位IO-SWITCH芯片

  SN74CB3Q3245是一个高带宽FET总线开关，利用电荷泵提升通过晶体管的栅极电压，从而提供一个低而平坦的通态电阻（Ron）。低电平和平坦的导通电阻允许最小的传播延迟，并支持在数据输入/输出（I/O）端口上的轨到轨交换。该芯片还具有低数据I/O电容，以尽量减少电容负载和数据总线上的信号失真。专为支持高带宽应用而设计的，SN74CB3Q3245提供了一个优化的接口解决方案，非常适合宽带通信、网络和数据密集型计算系统。

  以上所列型号为基于海思Hi3518EV200的低功耗WiFi可视门铃方案的其中一种BOM搭配，客户可能根据需求会进行一些改动，但据笔者目前接触的用户来说，其中大部分物料都是搭配使用的。

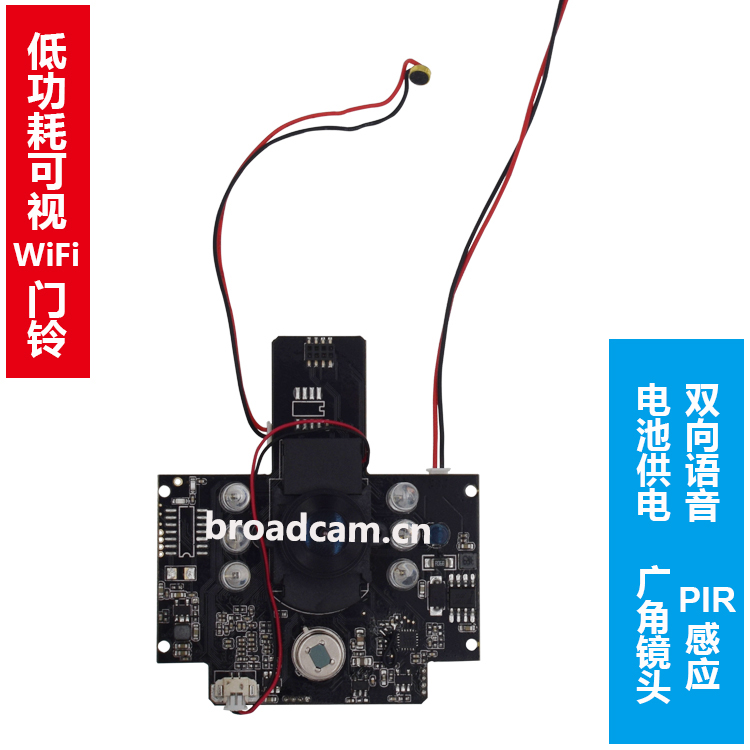

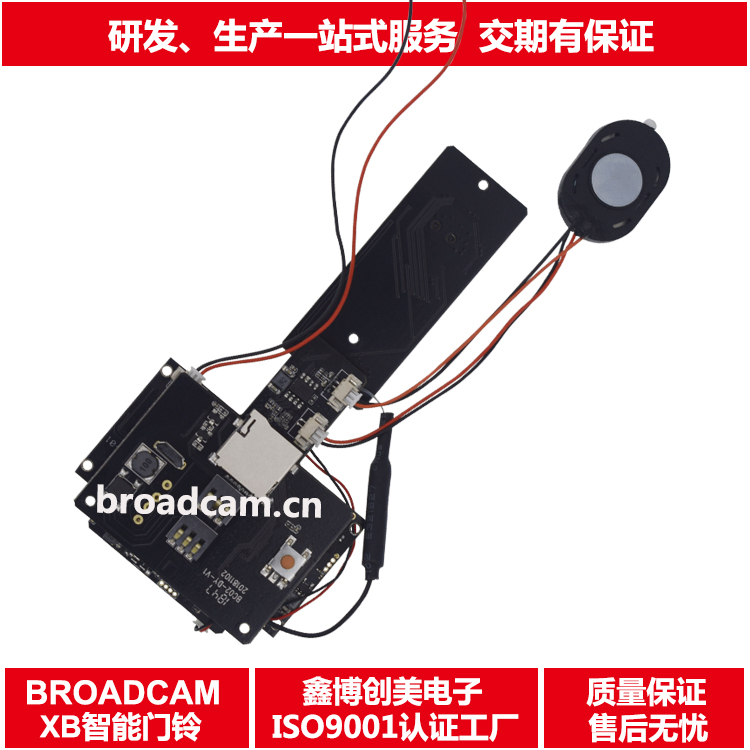

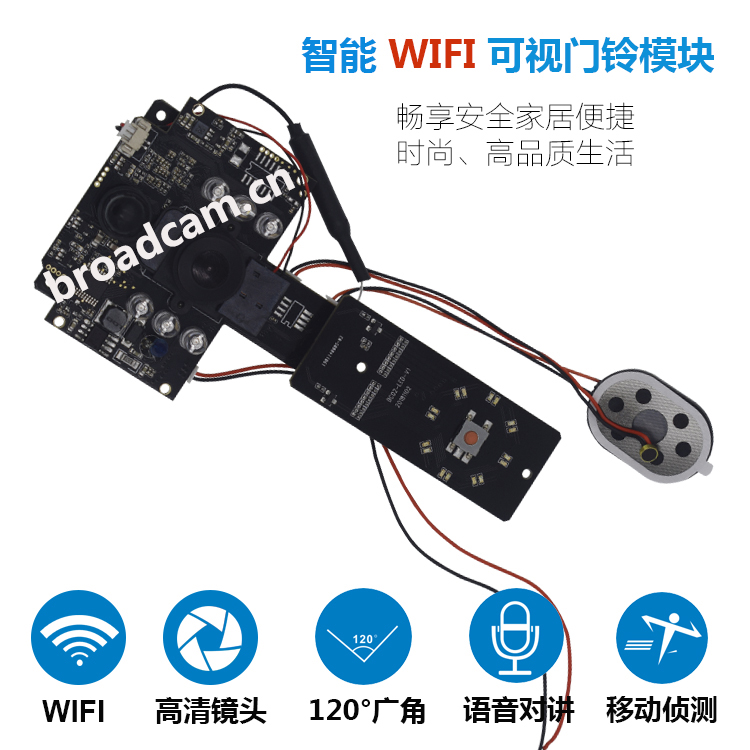

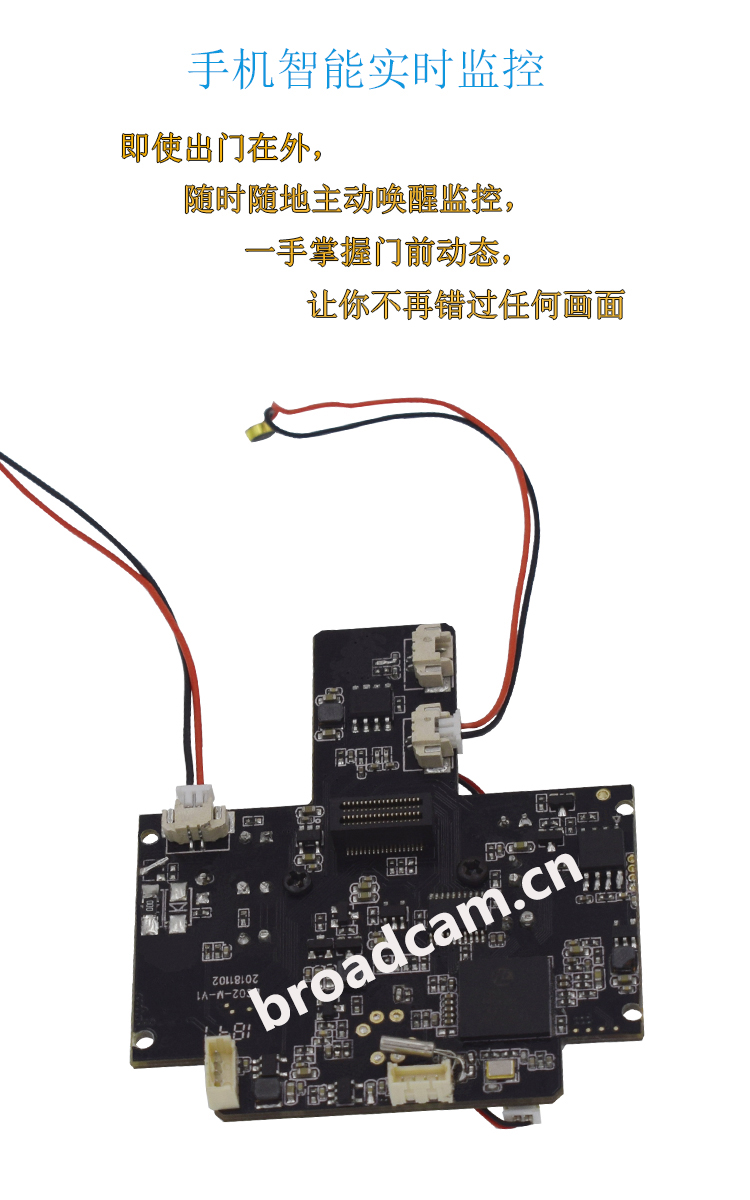

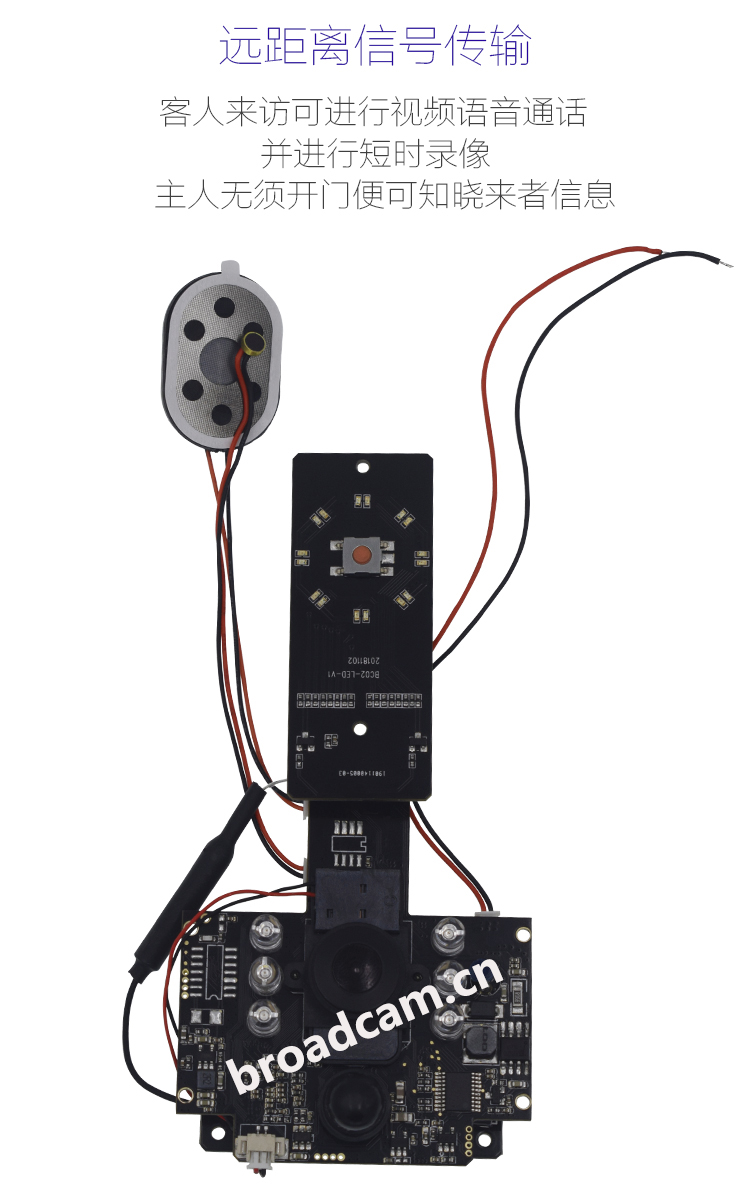

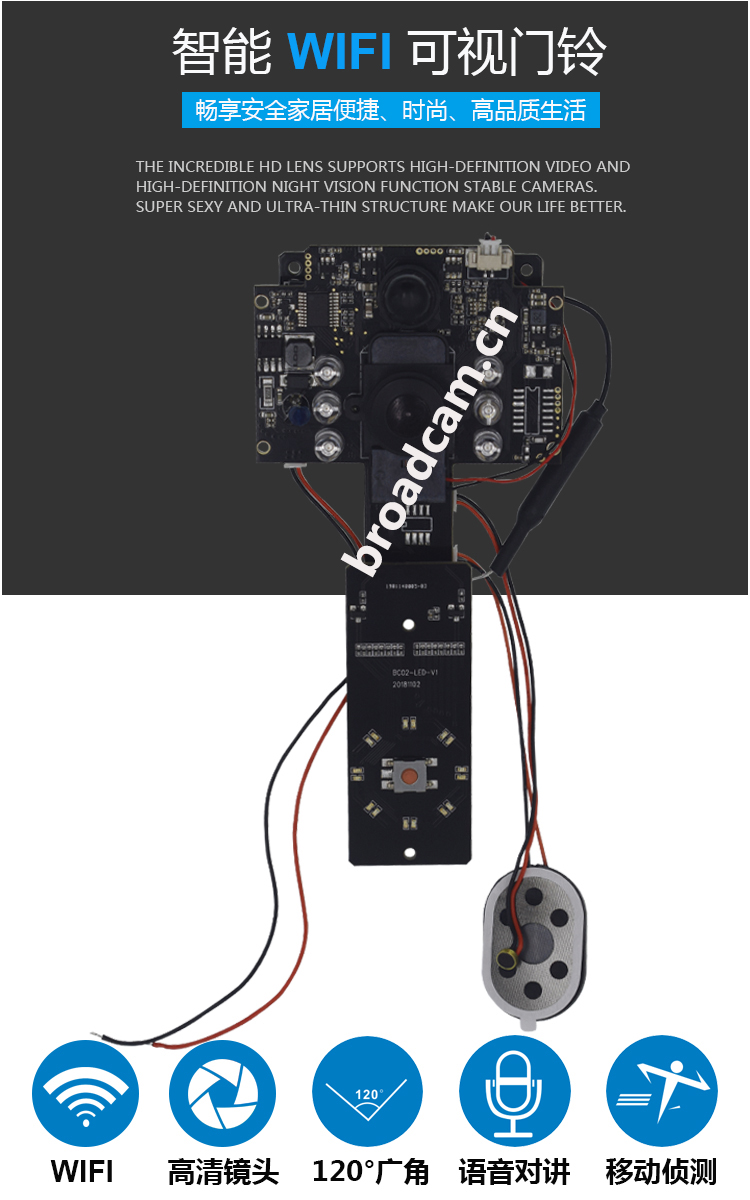

  BROADCAM鑫博创美基于华为海思方案的有低功耗智能门铃XB120和低功耗电池摄像机XB160等等，其他WIFI方案及模块也可以定制！更多模块的选型应用支持可访问网址　www.broadcam.cn ，我们有资深业务工程师和FAE工程师，可提供有关方案设计、技术选型的专业指导意见。
