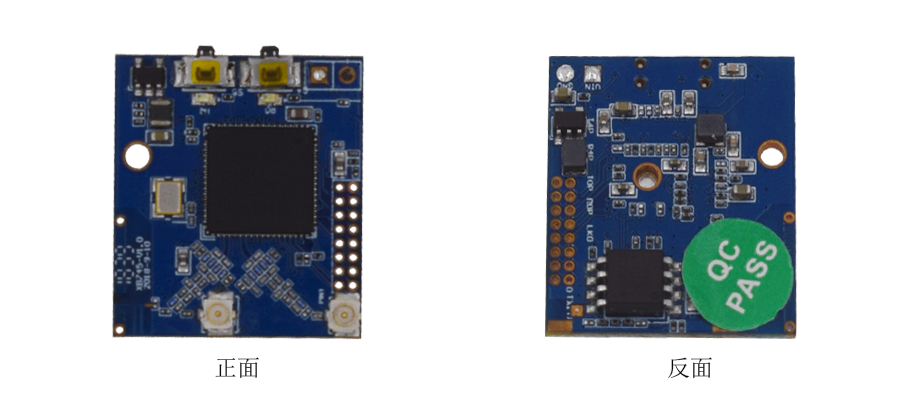

XB745 WIFI中继模块

　　XB745是一款配备联发科公司MT7628k芯片的无线中继放大器,580MHz MIPS 24KEc中央处理器,内置 DRAM内存，2MB Flash,2.4GHz的工作频段;在满足上网的同时，更能进行网络大面积覆盖，方形式样的小巧设计，既方便携带也能快速实现Wi-Fi放大，是大面积场所无线覆盖的理想产品。

　　特性和优点：

　　具备卓越的无线通讯效能与吞吐量，消费者在家中或野外均可轻松组建网络覆盖，采用IEEE802.11n无线2T2R MIMO技术， 传输速率可达300Mbps, 无需耗费较多时间及成本即可轻松完成网络覆盖。安装方便,节约成本和节省空间，是一款迷你型WiFi放大无线产品。

　　天线规格：2.4G----IPEX全向天线

　　物理参数：

　　天线尺寸 ： 根据外壳要求定义

　　产品尺寸 ： 26.5 x22.6 x3.4mm

　　产品重量 ：3g

　　模块框图：

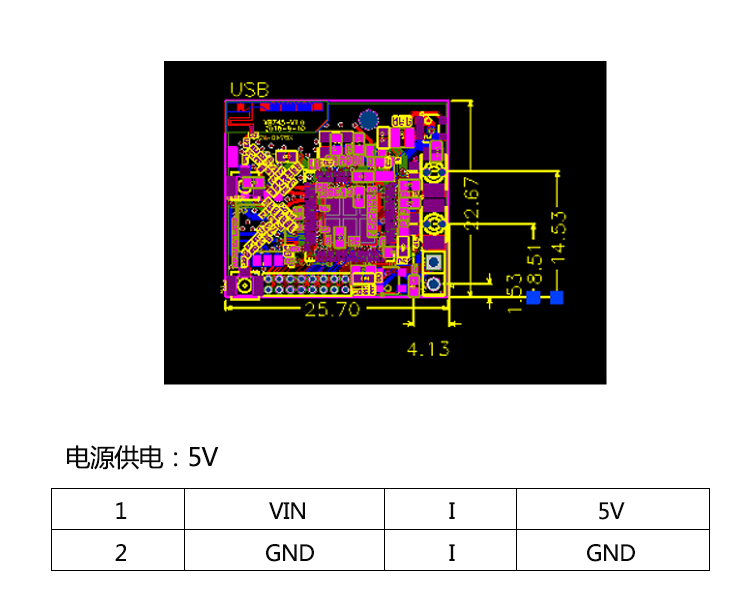

　　引脚定义：

　　LED显示：

　　WiFi LED

　　电源规格：

　　工作电压

　　DC5V (USB )供电

　　工作电流

　　DC 0.3A

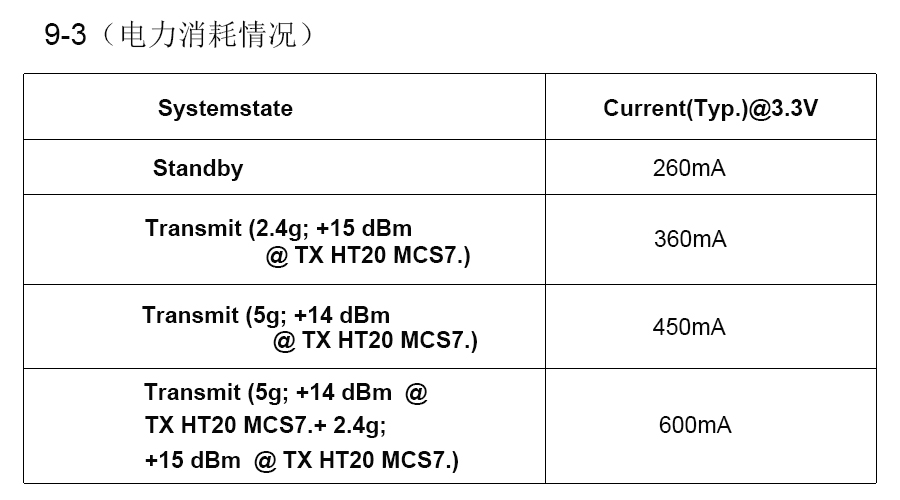

　　DC power consumption

　　1.5W(最大 )

　　纹波30mVP-P以内。

　　电气规格：

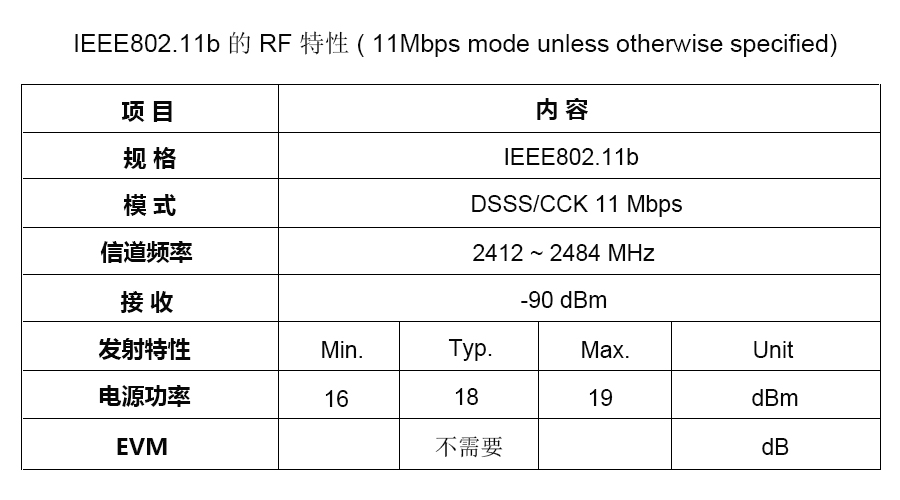

　　无线规格：

　　使用最高评级：

　　安全度：

　　64/128/152bit WEP(加密)

　　WPA/WPA2, WPA/WPA2-Personal(TKIP/AES)

　　Reset (复位开关)

　　软件功能：

　　SSID广播开关

　　2.4GHz 信道选择(1-13)

　　频段带宽可选20MHz/40 MHz(自动)

　　网关/中继模式

　　使用环境:

　　环境温度 0℃～40℃ ， 工作温度 0℃～80℃

　　存储温度 0℃～70℃

　　存储湿度 5%～90%RH(不结凝)
