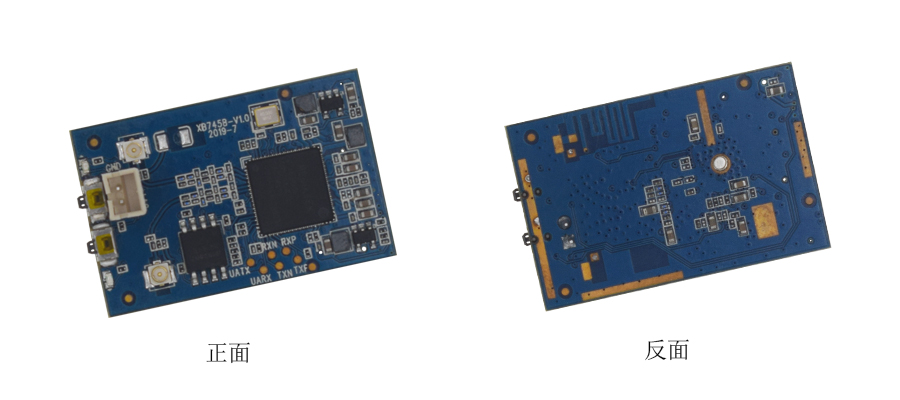

模块介绍：

  XB745B是一款配备联发科公司MT7628k芯片的无线中继放大器,580MHz MIPS 24KEc中央处理器,内置 DRAM内存，2MB Flash,2.4GHz的工作频段;在满足上网的同时，更能进行网络大面积覆盖，方形式样的小巧设计，既方便携带也能快速实现Wi-Fi放大，是大面积场所无线覆盖的理想产品。

特性和优点：

具备卓越的无线通讯效能与吞吐量，消费者在家中或野外均可轻松组建网络覆盖，采用IEEE802.11n无线2T2R MIMO技术， 传输速率可达300Mbps, 无需耗费较多时间及成本即可轻松完成网络覆盖。安装方便,节约成本和节省空间，是一款迷你型WiFi放大无线产品。

天线规格：2.4G----IPEX全向天线

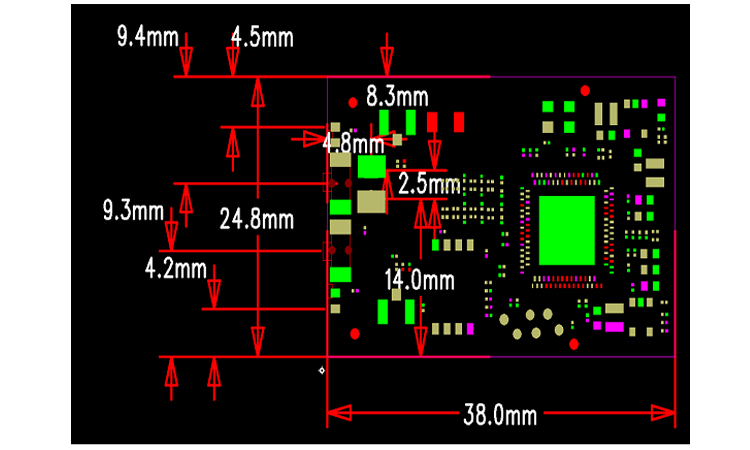

物理参数：

天线尺寸 ：  根据外壳要求定义

    散热片：      20L*38W*1H铝片

产品尺寸 ：  38mmX24.8mm

产品重量 ：  3g

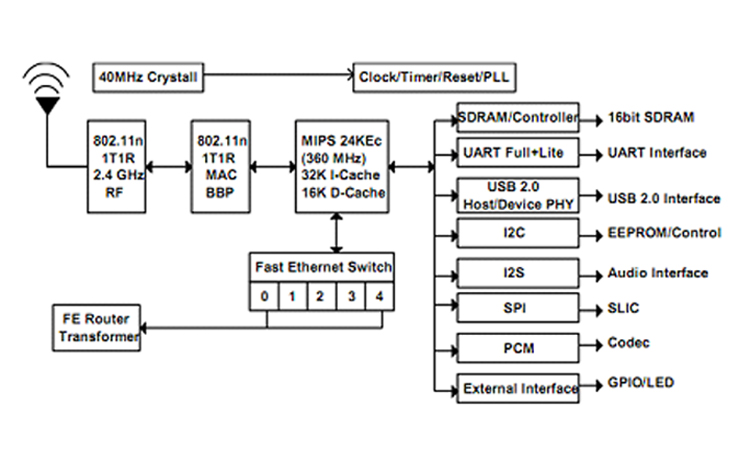

模块框图：

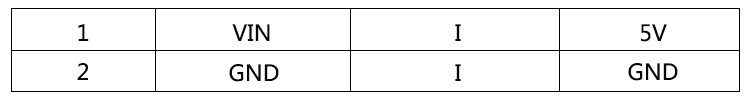

引脚定义：

电源供电：5V

LED显示：

WiFi LED

POWER LED

按 键：

电源复位键

恢复出厂设置复位键

电源规格：

工作电压

DC5V 供电

工作电流

DC 0.3A

DC power consumption

1.5W（最大 )

纹波30mVP-P以内。

电气规格：

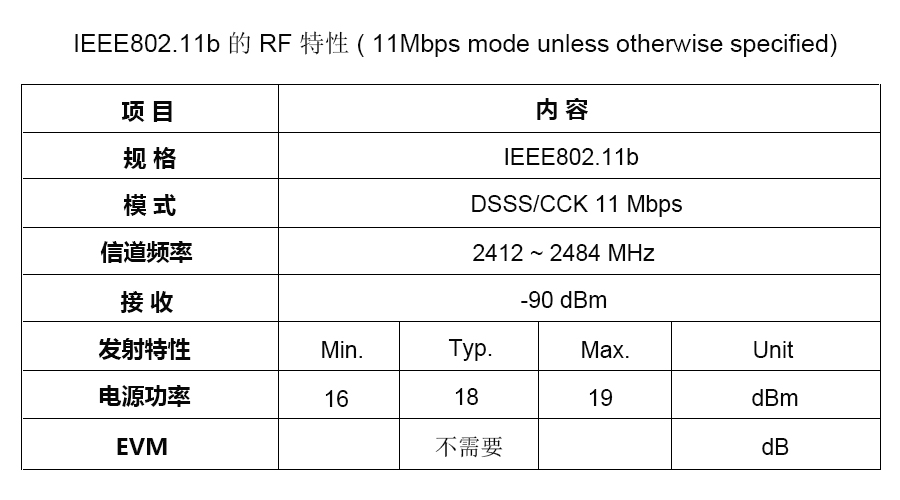

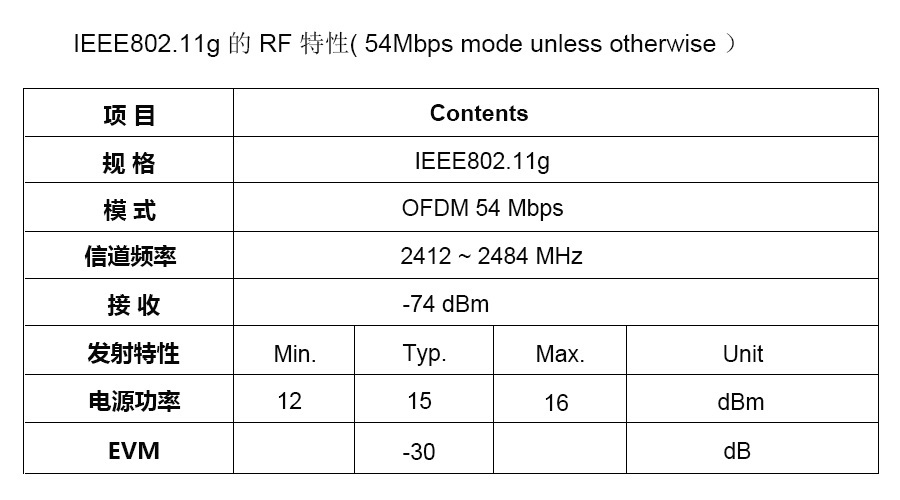

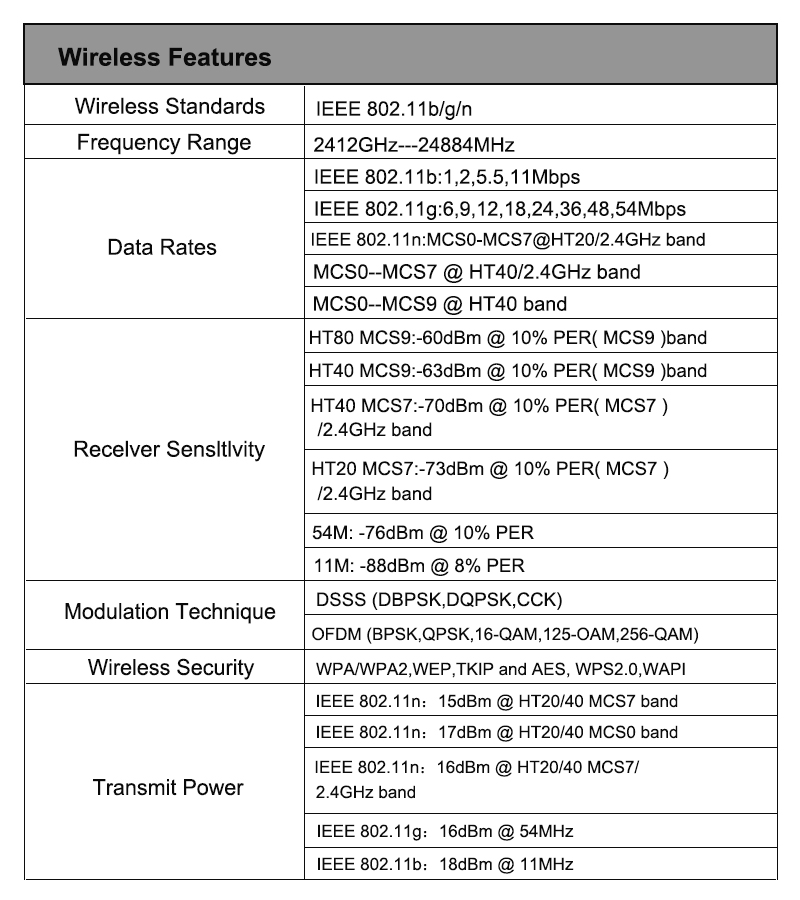

无线规格：

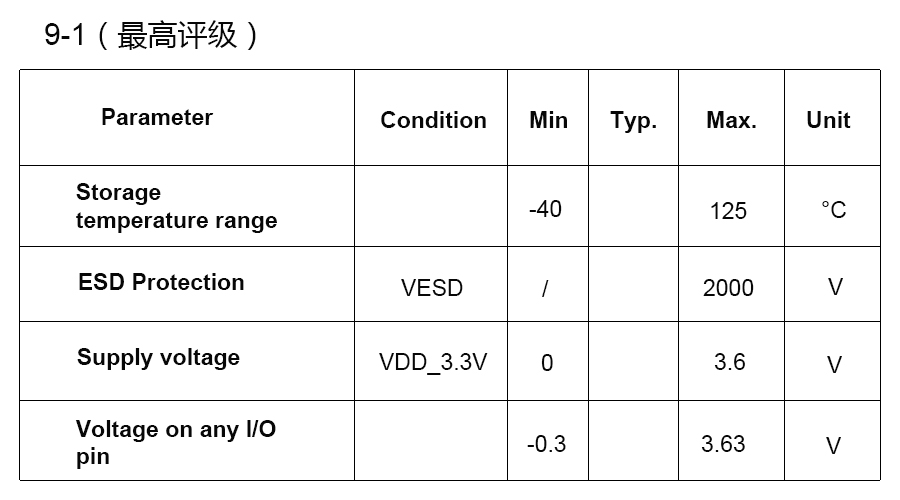

使用最高评级：

安全度：

             64/128/152bit  WEP（加密）

             WPA/WPA2, WPA/WPA2-Personal(TKIP/AES)

              Reset (复位开关）

软件功能：

                 SSID广播开关

                 2.4GHz 信道选择（1-13）

                 频段带宽可选20MHz/40 MHz(自动)

                  网关/中继模式

使用环境:

          环境温度  0℃～40℃   ， 工作温度    0℃～80℃

          存储温度    0℃～70℃

          存储湿度     5%～90%RH(不结凝）
