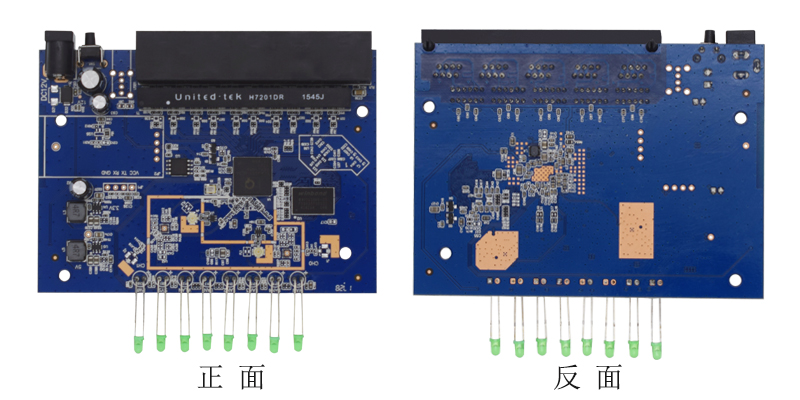

1.产品概述

　　XB9531H采用美国Qualcomm(高通)最新QCA9531方案。可外加两个大功率PA放大器，输出功率达27dbm，覆盖范围可达1公里。无线速率高达300Mbps,是2.4GHz无线速率领航者。采用最新的11N无线技术，兼容IEEE802.11b/g设备，可满足更多的无线客户端接入，更适用于高带宽入户家庭高清视频点播、家庭内部数据高速传输共享等应用，以及手机、Pad、机顶盒、笔记本等无线较多的家庭使用。

　　产品特性:

　　l 符合IEEE802.11n/802.11g/802.11b/802.3/802.3u

　　l 无线发射功率 ：802.11b 15dBm±1dBm，802.11g 15dBm±1dBm，802.11n 15dBm±1dBm，

　　l 接收灵敏度 ：802.11b: -91dBm@10% PER，802.11g: -79dBm@10% PER，802.11n: -72dBm@10% PER，

　　l 5 Port 10/100 Mbps 自适应以太网接口，支持自动翻转(Auto MDI/MDIX)

　　l 支持1个USB2.0接口

　　l 内嵌USB接口智能模块(可选)，让家用路由器智能化

　　l 支持RESET功能

　　l 支持多种加密方式，保证数据的安全传输，信号稳定

　　l 支持OPENWRT系统

　　2.产品规格:

　　产品用途：家庭路由器、广告路由器、智能家居网关。

　　3.技术标准：

　　IEEE802.11b/802.11g/802.11n,IEEE802.3/802.3u

　　WLAN Rate:

　　11n:

　　802.11n HT20:max,72.2Mbps@MCS7:1Nss

　　Max,144.4Mbps@MCS15:2Nss

　　802.11n HT40:max,150Mbps@MCS7:1Nss

　　max,300Mbps@MCS15:2Nss

　　11g:

　　54,48,36,24,18,12,11,9,6,5.5,2,1Mbps

　　11b:

　　11,5.5,2,1Mbps

　　WLAN特性：

　　● 支持2.4GHz,兼容2.4GHz,IEEE802.11g,IEEE802.11n,

　　IEEE802.11b标准

　　● 支持 64/128/152-bit WEP 加密，同时支持 128 bit WPA

　　standard(TKIP/AES),IEEE802.1X 等安全加密机制。

　　● 支持 SSID 广播控制和基于 MAC 地址的访问控制

　　● 工作信道数：1-13

　　● 频率范围：2.4~2.4835GHz

　　● 展频技术：DSSS(直接序列展频)

　　● 数据调制方式：BPSK,QPSK,CCK and OFDM (BPSK/QPSK/16-QAM/64-QAM)

　　● 灵敏度@ PER(错包率)：MCS15:-62dBm@10%PER;MCS7:

　　-65dBm@10%PER; 54M: -68dBm@10%PER; 11M:-84dBm@8% PER; 6M:-88dBm@10% PER;1M:-90dBm@8% PER (典型值)

　　● 传输距离：室内最远60米，室外最远150米(因环境而异)

　　● RF 功率：11n 13dBm 11g 13-15dBm, 11b 16-18dBm

　　● 天线类型：提供 I-PEX RF 同轴接口(50欧阻抗)，可以接不同类型的天线。

　　4.硬件框图

　　5.工作环境和热系统设计：

　　模块在自然通风条件下，

　　工作的温度范围为：-10 ~ 60℃，相对温度 10%~90% 。

　　储运的温度范围为：-20℃ - 70℃，相对温度 5% - 95%

　　附加的散热措施(参考下图)：

　　1. 做了屏蔽罩兼容设计，如果不加屏蔽罩能过认证，则不加。

　　2. 顶层屏蔽罩的总高度为 10.0mm, 底层的总高度为 7.0mm,

　　以下内容仅供参考：

　　整机装配后，根据结构要做散热分析，总体要求 AP模块工作的最高温度控制在60度以内。

　　6.安全和电磁兼容认证要求：

　　√ 要求通过 EMC 认证：CE认证 CLASS B 射频杂散辐射 966 Chamber ETSI EN 300 328 TX operating 垂直/水平 30M-8G

　　√ 符合国家 ROHS 标准 (china)

　　7.环境测试和可靠性要求

　　√ 工作时间：连续工作 10000 小时

　　√ 高温高湿测试: 50℃,相对温度 90%，时间：18小时

　　√ 低湿测试：0℃，时间：18 小时

　　√ 批量老化要求：环境温度，45±5℃，相对湿度保持 5%~90%。采用抗静电老化实验 8 小时高温上电老化。
