1． 产品概述

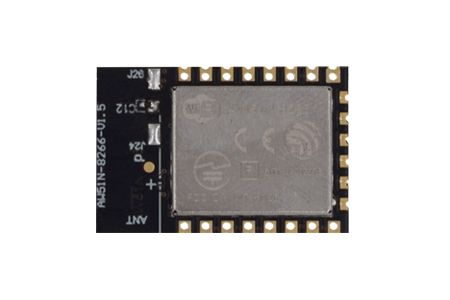

AW51N-ESPM4是由深圳市鑫博创美电子科技有限公司开发的一款低功耗嵌入式Wi-Fi模块。它由一个高集成度的无线射频芯片ESP8266和少量外围器件构成，

内置了Wi-Fi网络协议栈和丰富的库函数。内嵌低功耗的32位CPU，50KB SRAM和丰富的外设资源。该模块是一个RTOS平台，集成了所有Wi-Fi MAC以及

TCP/IP 协议的函数库。用户可以基于这些开发满足自己需求的嵌入式 Wi-Fi产品，功能原理图如图1所示：

                                                                                                      图1

1.1特点

•  802.11 b/g/n

• 内置低功耗 32 位 CPU：可以兼作应用处理器

• 内置 10  bit 高精度 ADC

• 内置 TCP/IP  协议栈

•  内置 TR  开关、balun、LNA、功率放大器和匹配网络

•  内置 PLL、稳压器和电源管理组件

•  支持天线分集

•  STBC、1x1  MIMO、2x1  MIMO

•  A-MPDU 、A-MSDU  的聚合和 0.4  s 的保护间隔

•  WiFi @ 2.4 GHz，?支持 WPA/WPA2  安全模式

•  支持 STA/AP/STA+AP  工作模式

•  支持 Smart  Config 功能（包括 Android  和 iOS  设备）

•  SDIO 2.0、(H)  SPI 、UART、I2C、I2S、IR  Remote Control、PWM、GPIO

•  深度睡眠保持电流为 10 uA，关断电流小于 5 uA

•  作温度范围： -40℃ -  85℃

1.2 主要应用领域

•  智能家居

•  家庭自动化

•  智能插座、智能灯

•  网状网络

•  工业无线控制

•  婴儿监控器

•  网络摄像机

•  传感器网络

•  可穿戴电子产品

•  无线位置感知设备

•  安全 ID  标签

•  无线定位系统信号

2. 模块接口

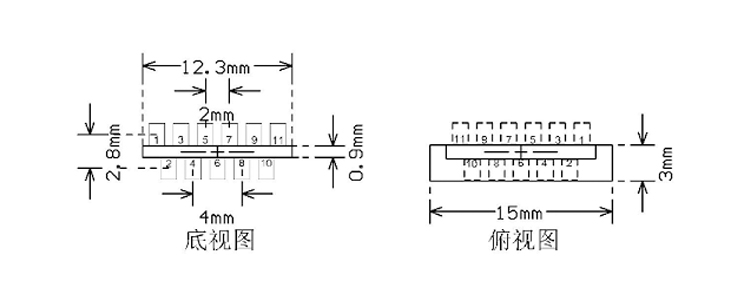

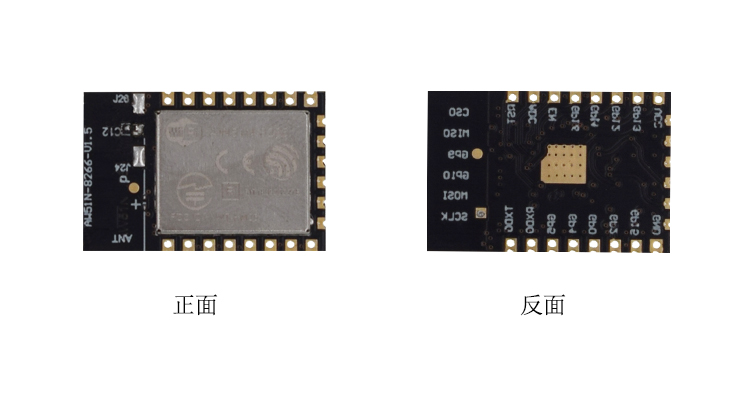

2.1尺寸封装

2.2引脚定义

说明：P表示电源引脚，I/O 表示输入输出引脚，AI 表示模拟输入引脚。

 (1): 该引脚只可作 ADC 口，不可用作普通 IO口，不使用时，需悬空处理。

        作为 ADC 输入口时，输入电压范围限定为 0~1.0V。

 (2):  UART0 为用户串口，模块上电启动时，串口有信息输出，用户可以忽略。

3. 电气参数

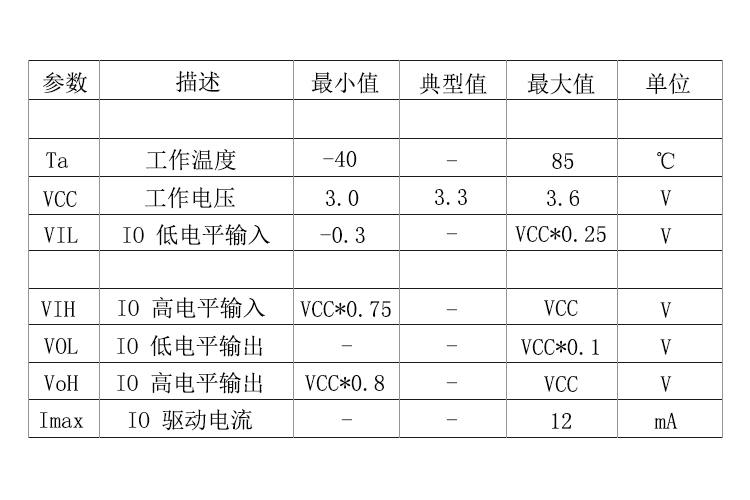

3.1 工作条件

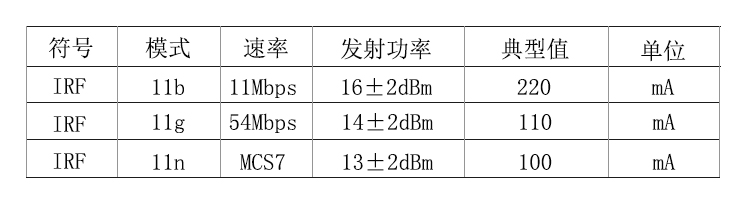

3.2  WIFI 发射功耗

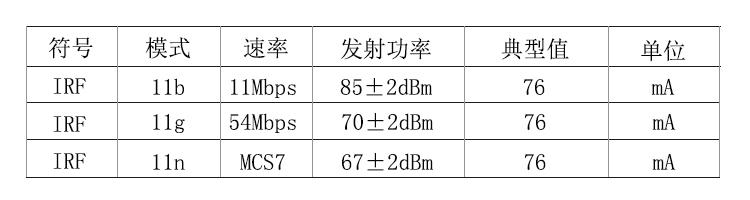

3.3  WIFI 接收功耗

3.4 工作模式下功耗

4. 射频特性

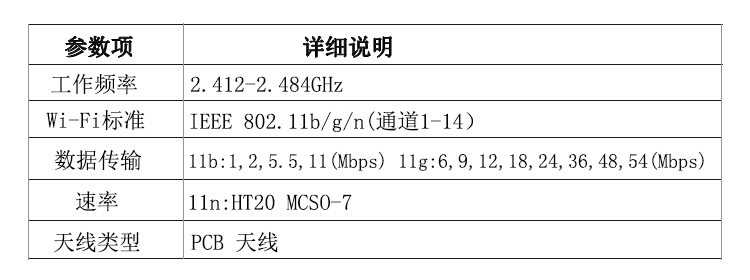

4.1  基本射频特性

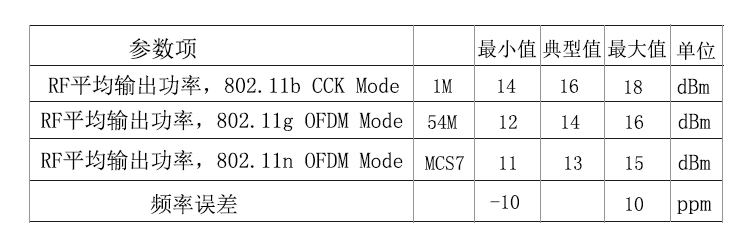

4.2  Wi-Fi 输出功率

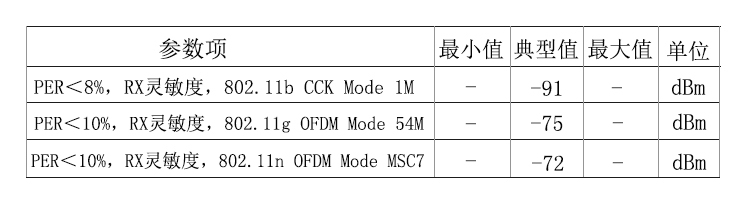

4.3  Wi-Fi 接收灵敏度

5.1 天线类型

PCB 板载天线和焊外接天线 2种接入方式

5.2 降低天线干扰

在 Wi-Fi模块上使用PCB板载天线时，为确保 Wi-Fi性能的最优化，建议模块天线部分和其他金属件距离至少在 15mm以上。

用户 PCB板在天线区域勿走线甚至覆铜，以免影响天线性能。

6.封装库及外围应用原理图

6.1 封装库

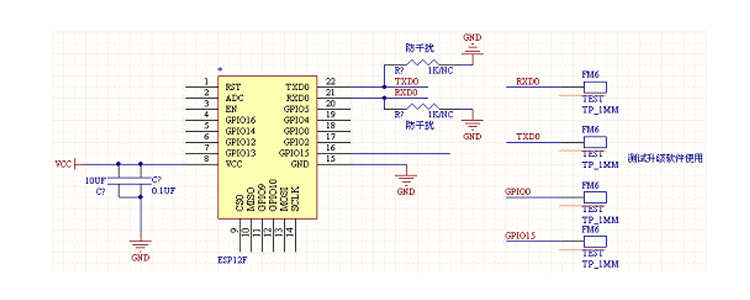

6.2 外围应用原理图

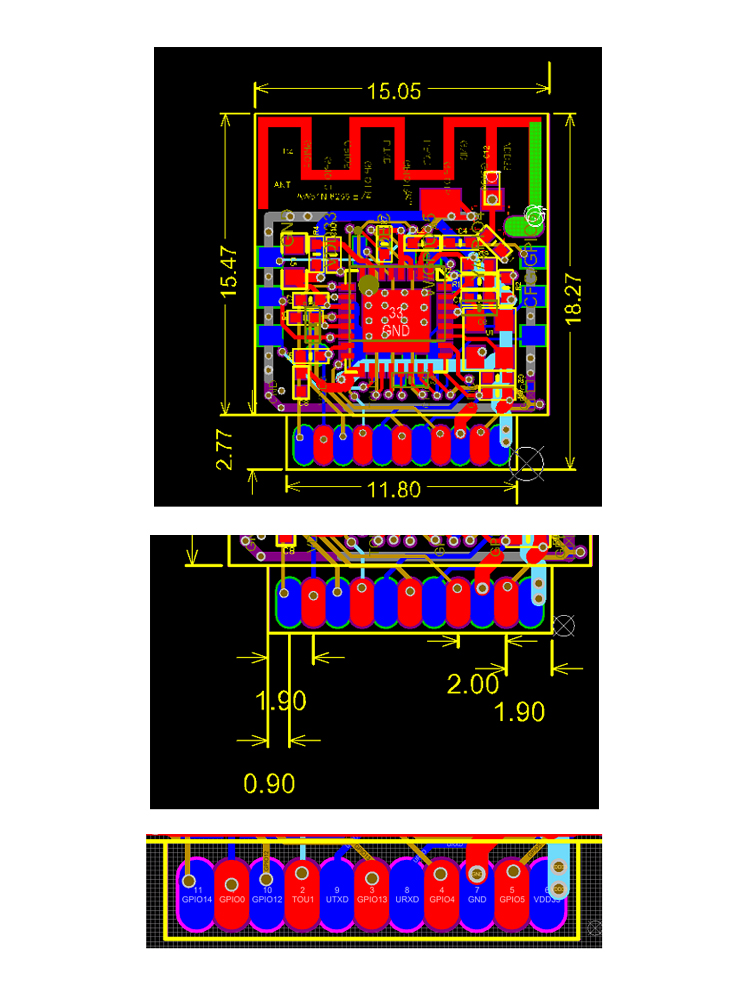

6.3  PCB封装图

6.4  生产指南

出厂的模块存储条件如下:

1.防潮袋必须存储在温度<30℃，湿度<85%RH的环境中。

2.干燥包装的产品，其保质期应该是从包装密封之日起6个月的时间。

   注意事项:

1.在生产全过程中，各工位操作人员必须戴静电环。

2.操作时，严防模块沾水或污物

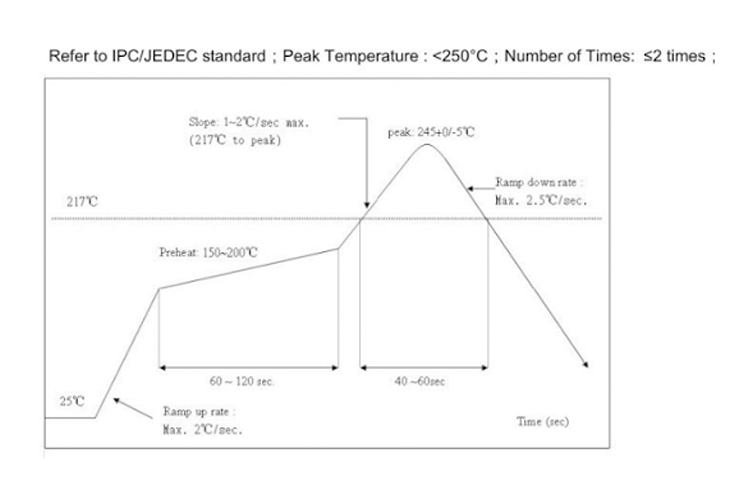

6.5  推荐炉温曲线
